4.15.20240809

4.15 Update vom 08 Aug 2024

JUMO smartWARE SCADA Software Update durchführen.

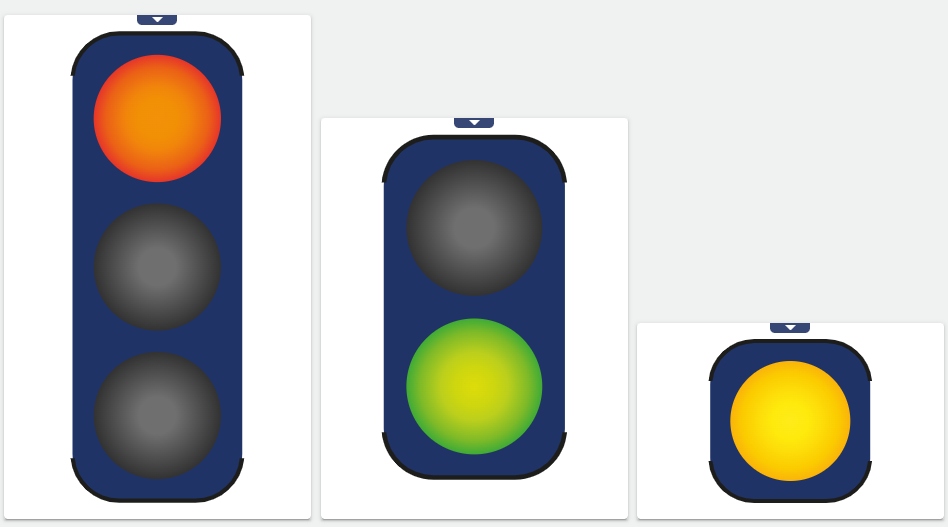

1.) Mit dem neuen Widget: Verkehrsampel können Anlagen- oder Systemzustände auf einen Blick erkannt und interpretiert werden. Je nach Signalbedingung oder Ereignis leuchten oder blinken die Ampelfarben.

2.) Es wurden neue Funktionen im Widget: Gangliniendiagramm ergänzt:

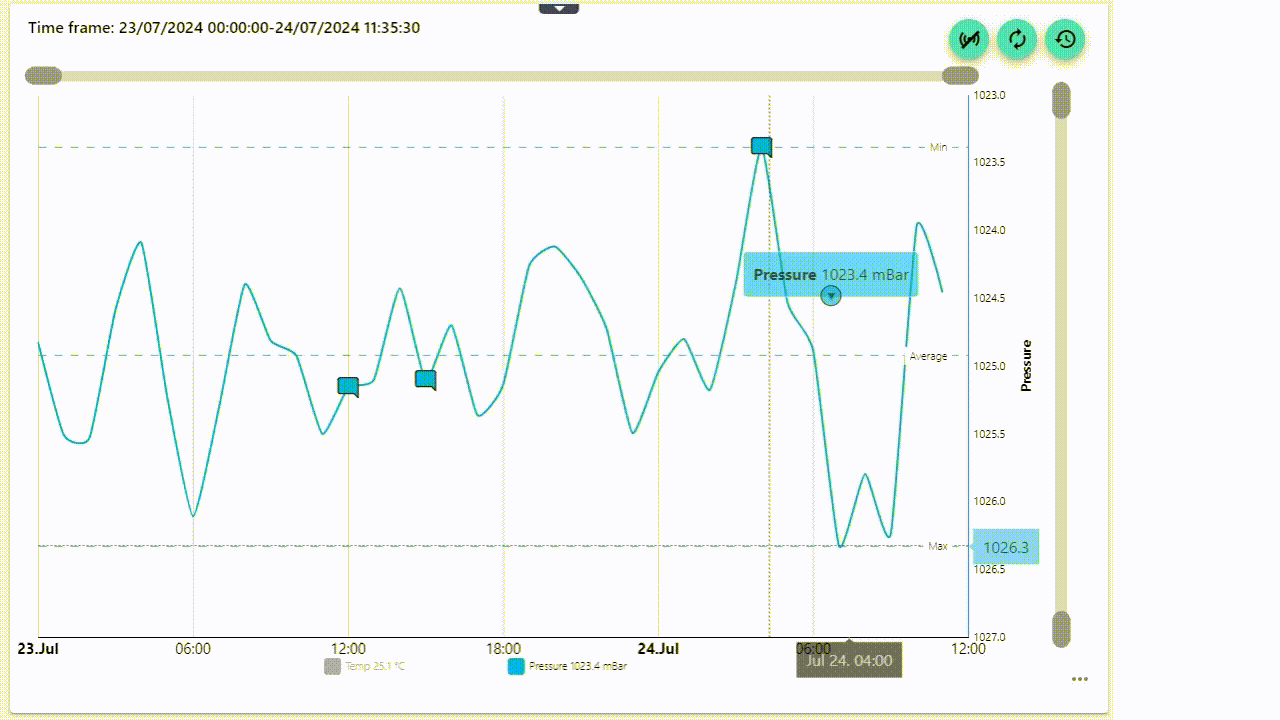

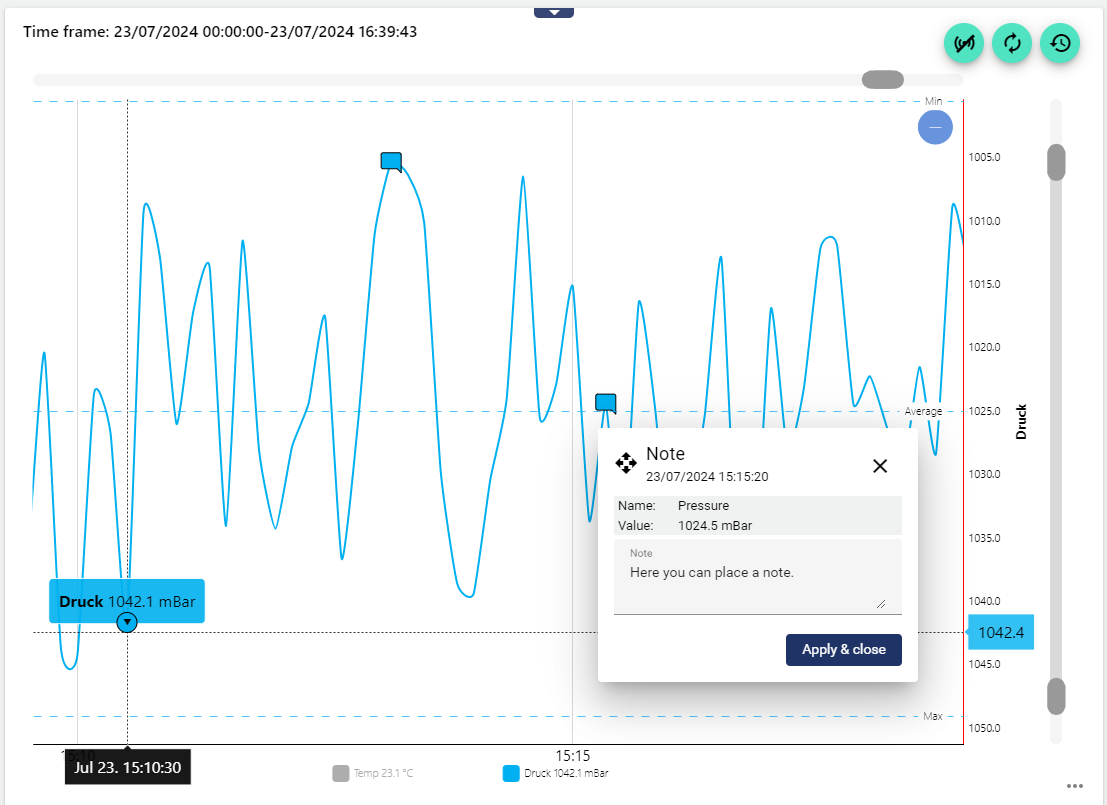

Ab sofort können Anmerkungen direkt im Diagramm eingeben werden. Diese Anmerkungen werden dauerhaft im “Prozessintervall” gespeichert und im Widget: Handeingabe als Kommentar sowie im Audit Log aufgeführt.

Mit der neuen Version ist es möglich, die Reihenfolge der einzelnen Signale in der Legende zu ändern. Dazu genügt es, in der Konfiguration des Widgets unter "Datenauswahl" die Position der Signale per Drag and Drop zu verschieben.

Reihenfolge A	Reihenfolge B

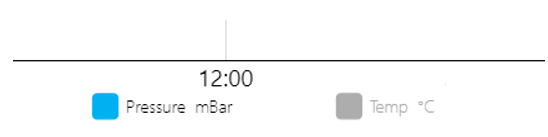

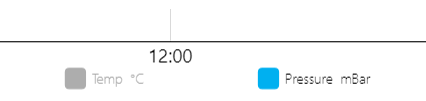

Weiterhin lässt sich in der Konfiguration des Widgets unter “Serie” einstellen, ob die Ganglinie per Default aktiv angezeigt wird oder nicht. Im unteren Beispiel ist die Temperatur abgewählt. Sie kann jederzeit per Klick aktiviert werden.

3.) Ab dieser Version können Dashboard-Tabs mit allen Widgets schnell und einfach kopiert werden. Dies führt zu einer erheblichen Zeitersparnis bei Visualisierungsaufgaben, die regelmäßig mit gleich aufgebauten Dashboards arbeiten. Zudem können verwendete Objekte (wie Signale, Bedingungen, Ereignisse usw.) nun mühelos über den Dashboard-Tab-Einstellungen ausgetauscht werden. Durch die Verwendung von “Platzhaltern” können die “Titel” mehrerer im Dashboard-Tab verwendeter Widgets schnell und einfach geändert werden.

Kopieren: Eine Kopie des Tabs mit allen Widgets wird erstellt. Beide Tabs lassen sich unabhängig voneinander bearbeiten.
Kopieren und verlinken: Eine Kopie des Tabs mit allen Widgets wird erstellt. Nur der Ausgangstab kann bearbeitet werden. Im verlinkten Tab werden die Änderungen zeitgleich übernommen. Lediglich die Platzhalter-Werte und die Objekte (Signale, Bedingungen, etc.) können editiert werden.

Mehr Informationen unter: Dashboard-Tab kopieren

Wird in einem Tab, der mehrere verlinkte Tabs besitzt, ein Widget verschoben, verschiebt es sich in den verlinkten Tabs zeitgleich auf die gleiche Position.

Kopieren und verlinken eines Dashboard-Tabs

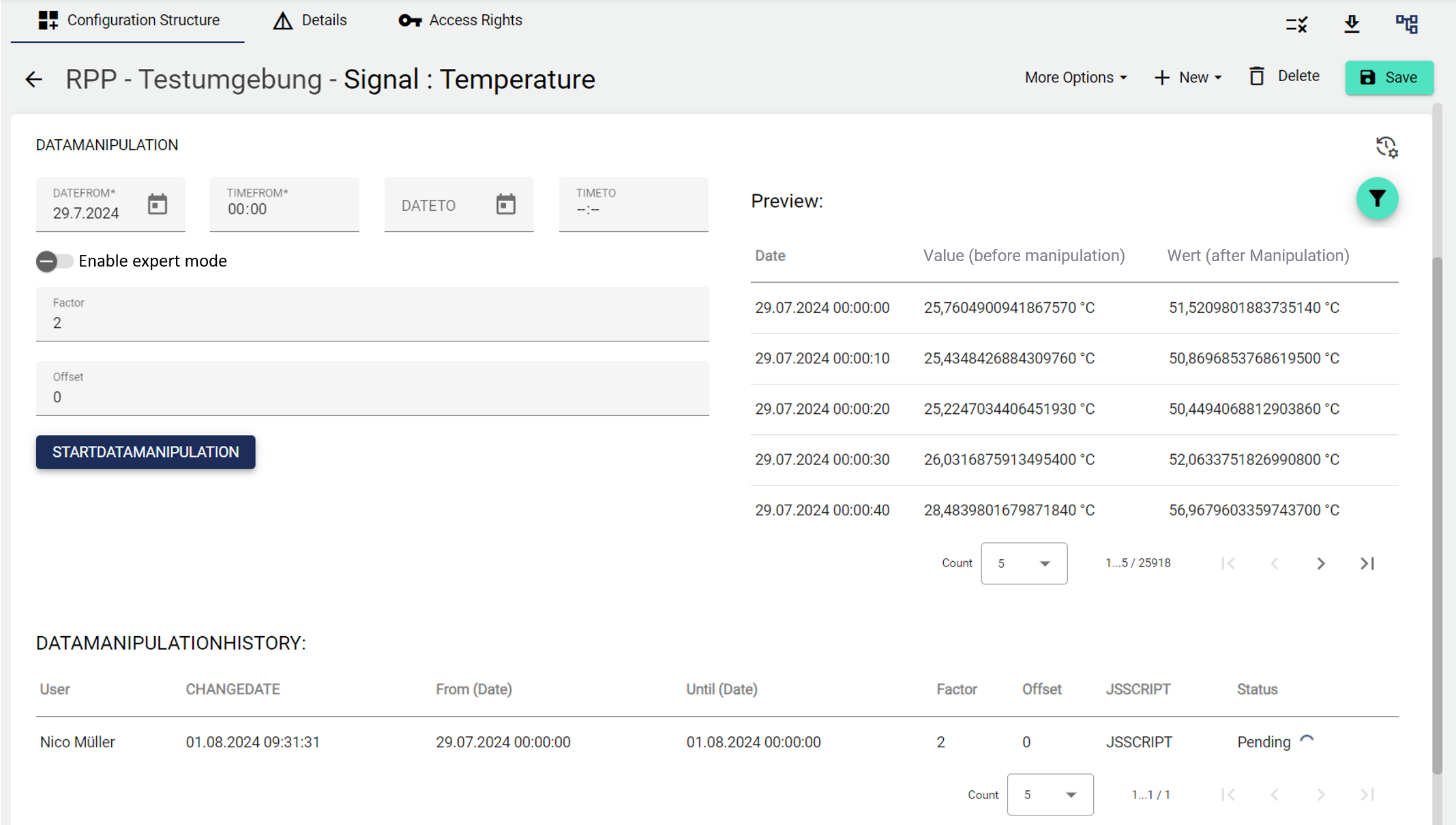

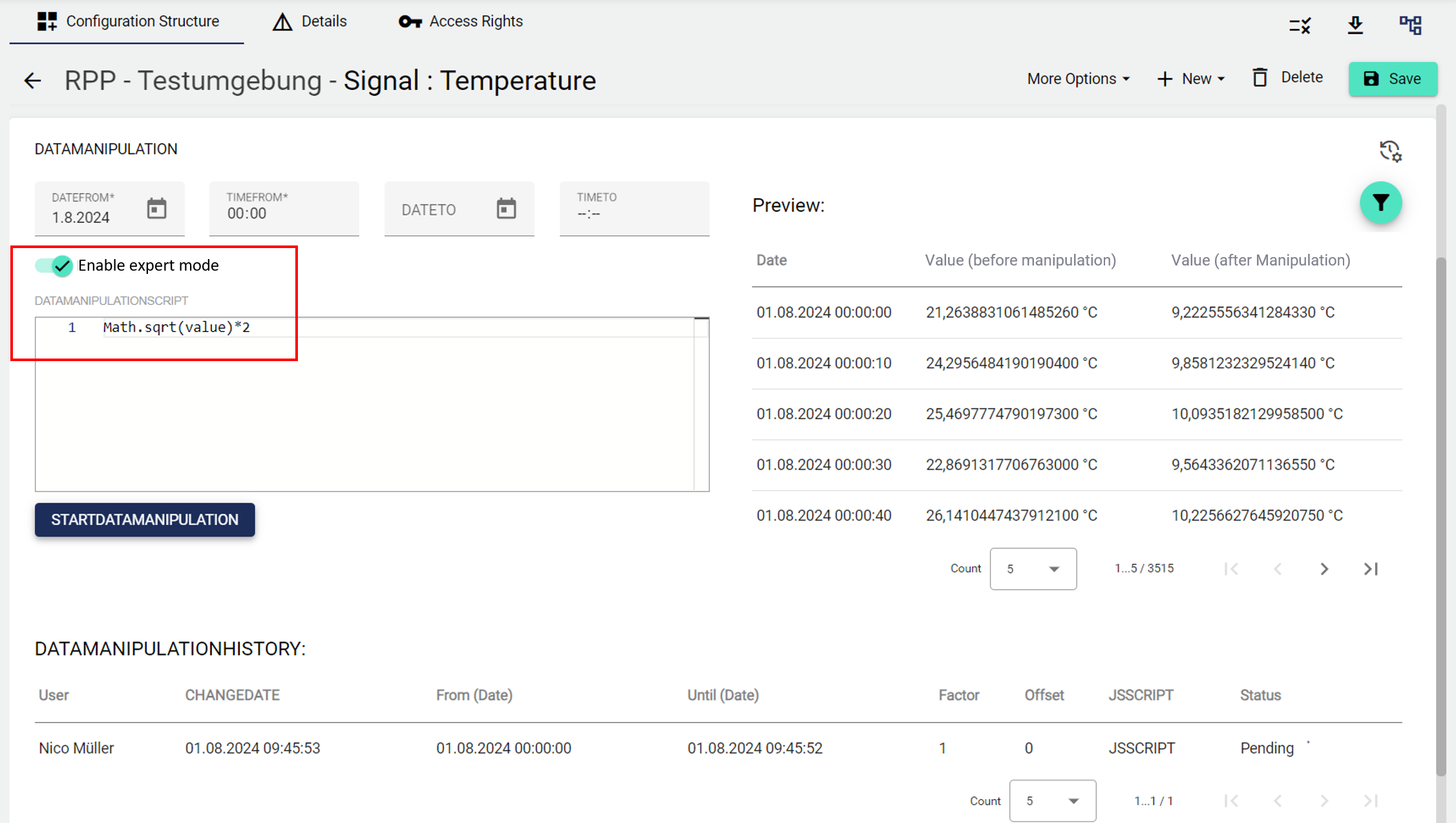

4.) Fehlerhaft erfasste Daten lassen sich ab sofort vom Benutzer in den Signaleinstellungen korrigieren. Die Originaldaten werden hierbei nicht verändert. Die Datenänderung kann jederzeit wieder rückgängig gemacht werden. Eine Datenänderung wird im Audit Log erfasst.

Mit dieser Funktion kann zum Beispiel rückwirkend die physikalische Einheit eines Signals geändert werden (Änderung der historischen Daten).

5.) Ab sofort kann neben den “Mit vorherigen Werten” auch “Mit letzten Werten” innerhalb der Formelerstellung gerechnet werden. Mehr unter Formeln.

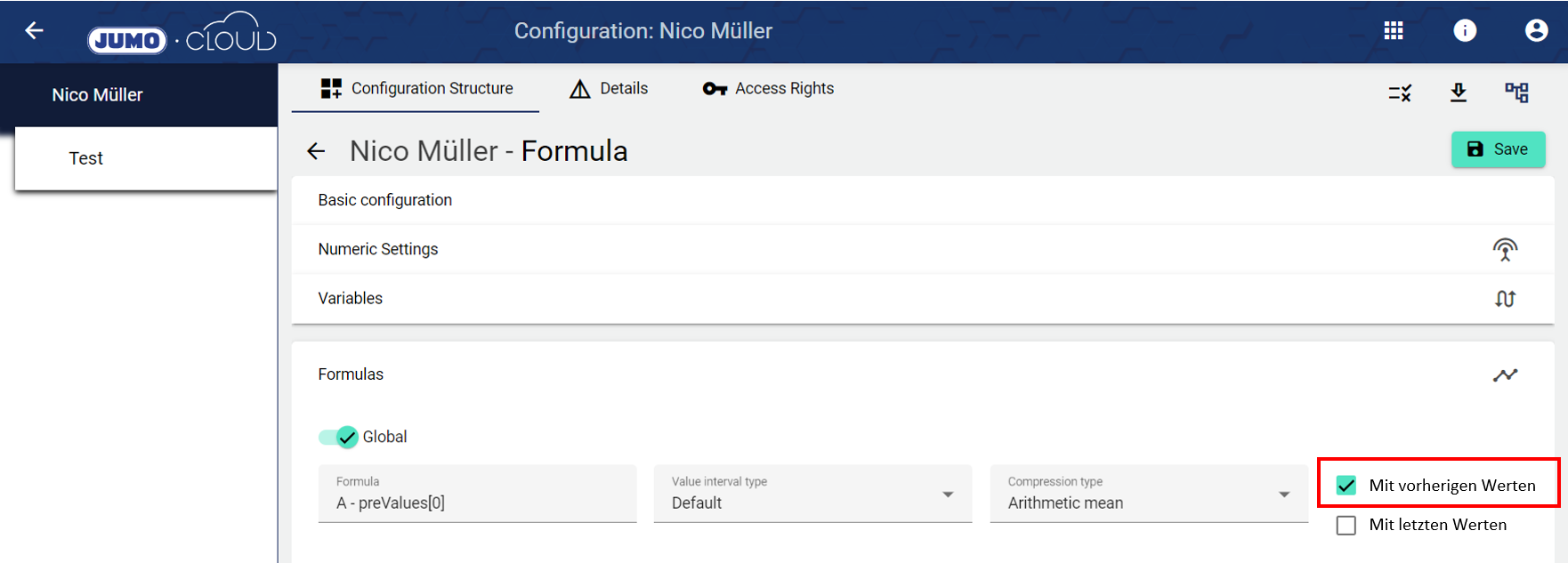

Mit vorherigen Werten: Ermöglicht mit der Funktion preValues[…] auf vorherige Intervallwerte (Stunde, Tag, etc.) zuzugreifen. So kann zum Beispiel der Stundenwert von 2:00 Uhr mit dem Wert von 1:00 Uhr verrechnet werden.

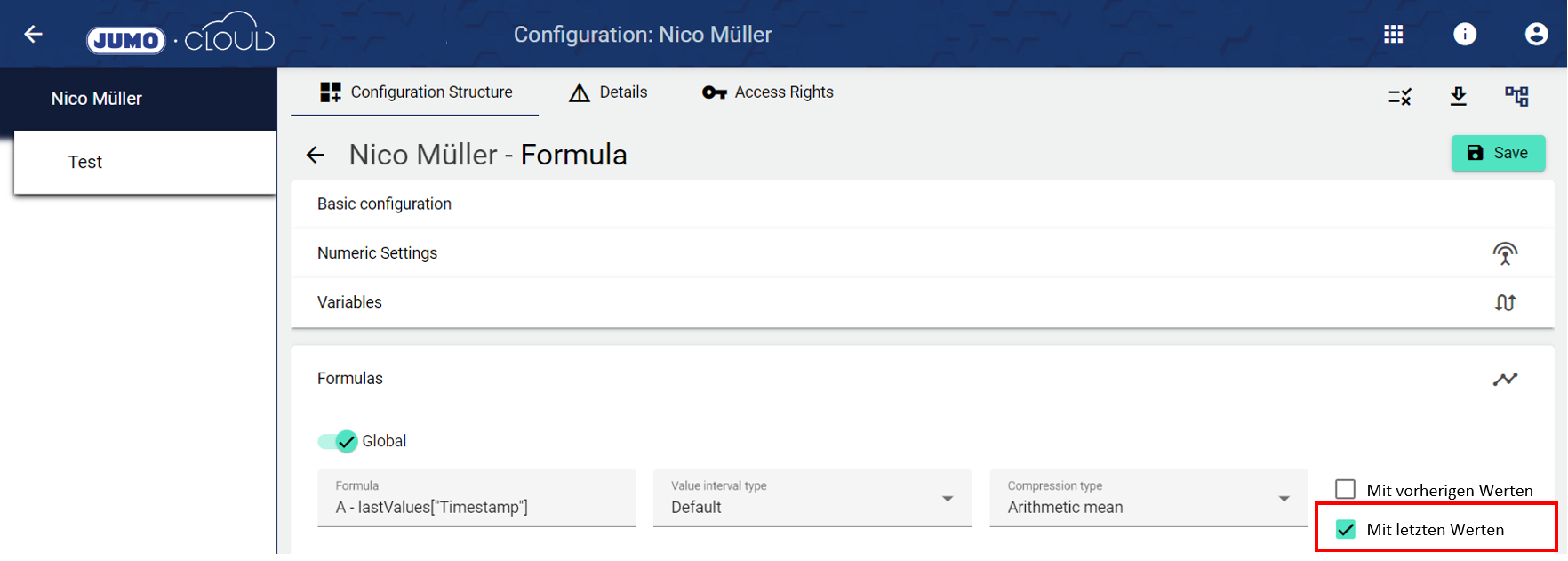

Mit letzten Werten: Ermöglicht mit der Funktion lastValues[“Variable_name”] zu rechnen. Diese gibt den letzten Wert der Variable zum Zeitpunkt der Formelberechnung zurück.

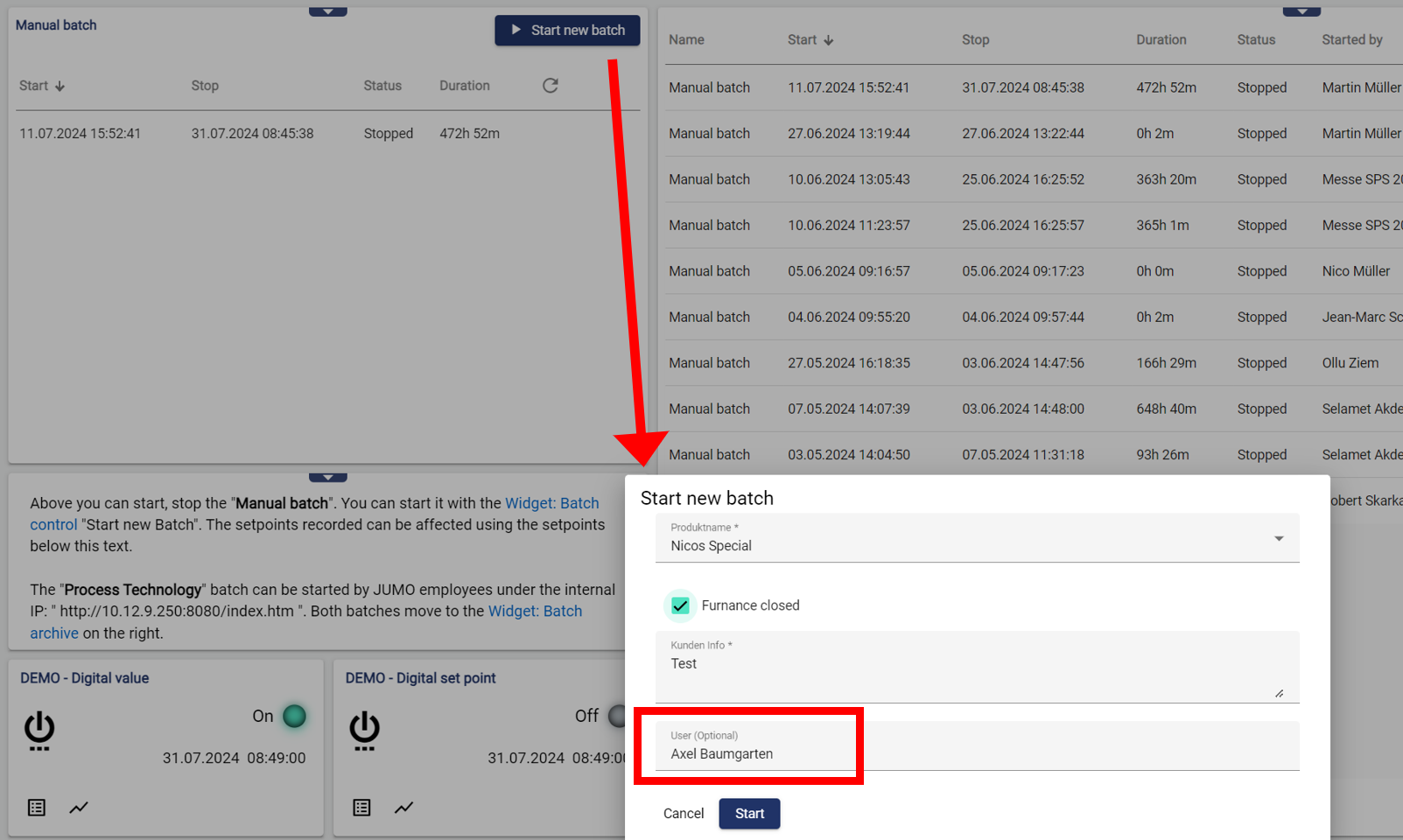

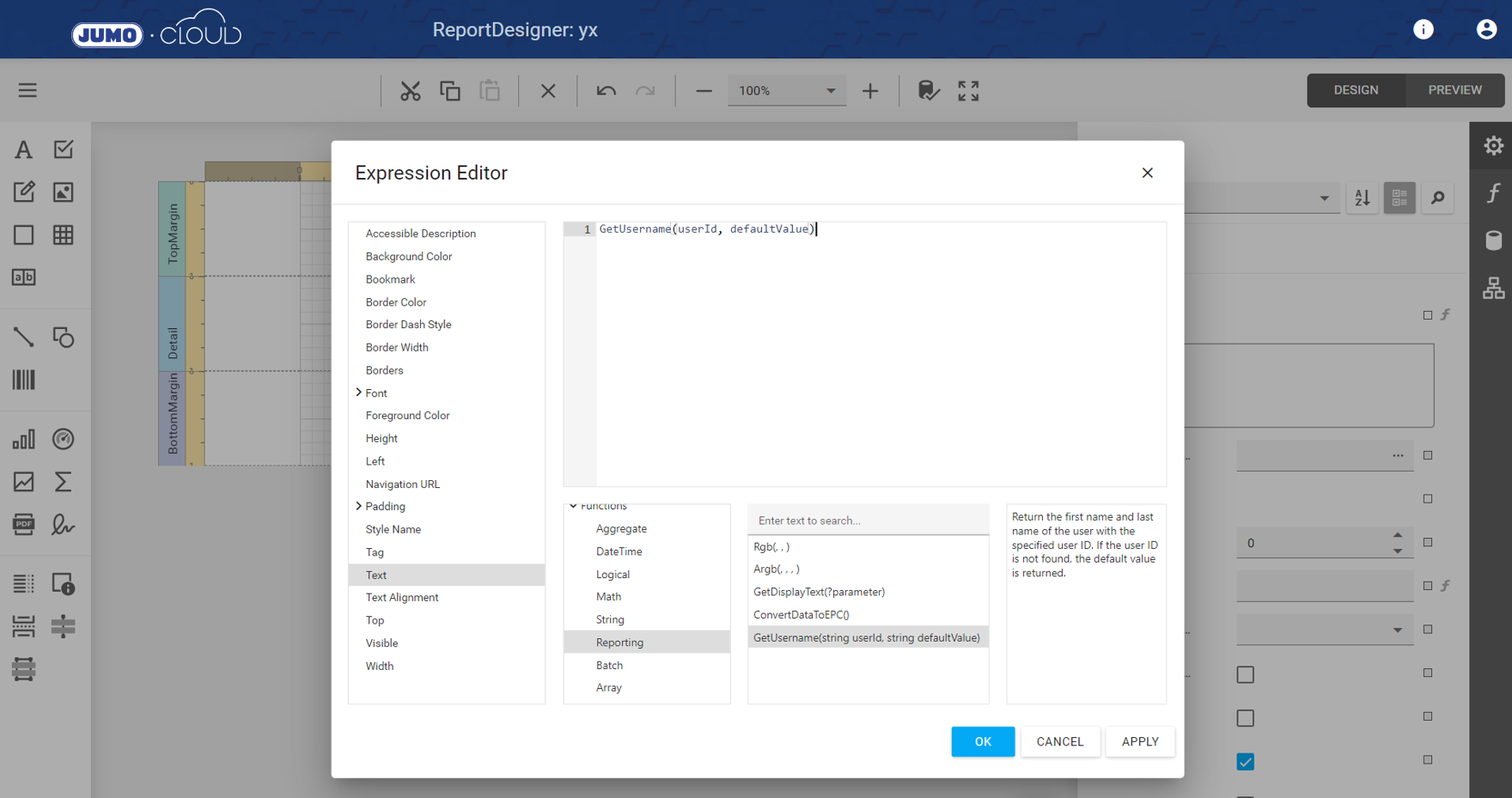

6.) Wird ein Benutzer in den Kopfdaten der Chargenfunktion ausgewählt, kann dieser in Version 4.15 mit Vor- und Nachnamen im Bericht erscheinen.

7.) Bug-Fix und Systempflege
