Widget: Handeingabe


Benutzung

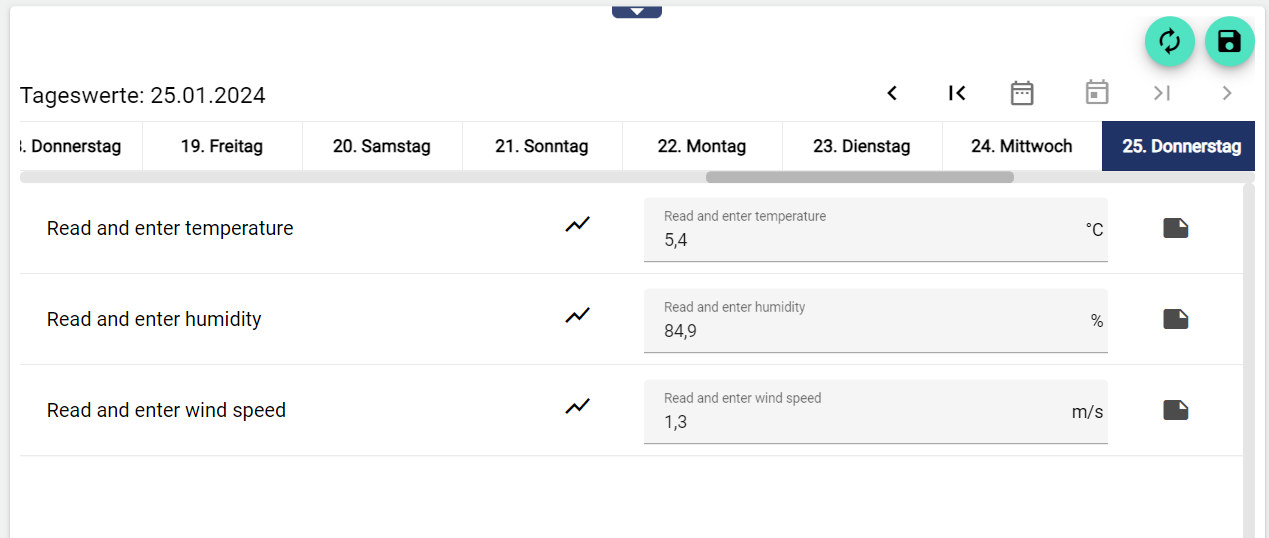

Das Widget Handeingabe visualisiert eine Liste von analogen, digitalen und Zähler Eingängen. Es können damit Ergebnisse und Messwerte einer Prüfung ins System eingetragen werden, wenn man diese Werte nicht automatisch auslesen kann. Zum Beispiel kann das Widget angewendet werden für Werte, die in einem Laborexperiment erarbeitet werden. Sollwerte können nicht gesetzt werden. Auch universale Signale können ausgewählt werden, hier kann ein freier Wert eingegeben werden, welcher in dem jeweiligen Anwendungsfall benötigt wird. Beispielsweise könnte die ID des durchgeführten Experiments eingetragen werden. Außerdem können Sie dem ausgewählten Datensatz eine Notiz hinzufügen, um z.B.: eventuelle Duplikate ausschließen zu können oder um sich Grenzwerte zu notieren.

Die eingetragenen Prozesswerte werden in die Datenbank geschrieben und anschließend in entsprechenden Widgets angezeigt. Die Änderungen wird im Audit Trail festgehalten.

Eingetragene Kommentare sind als “Anmerkung” im Widget: Gangliniendiagramm sichtbar.


Konfiguration

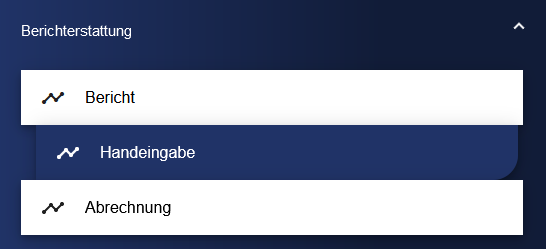

Wählen Sie das Widget Handeingabe aus der Kategorie Berichterstattung aus.

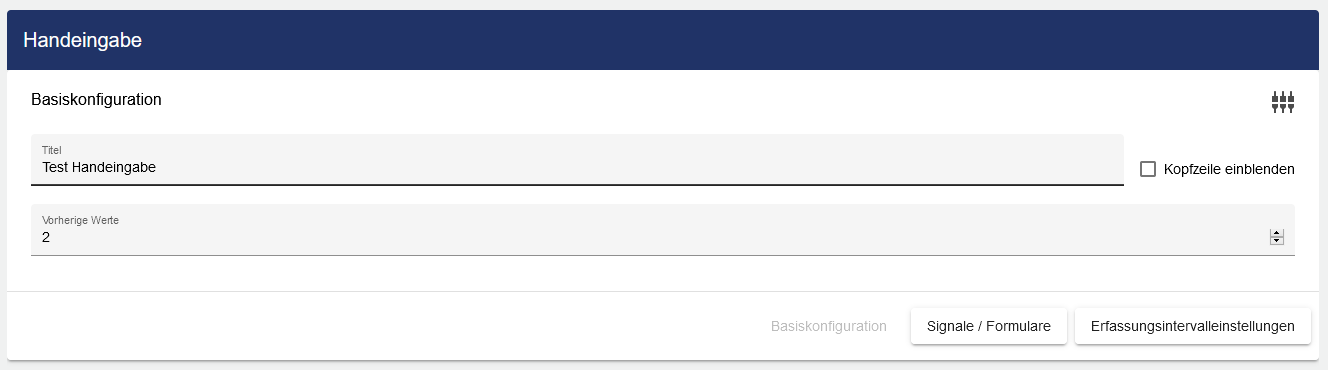

Passen Sie die Handeingabe über die Basiskonfiguration an. Hier vergeben Sie Ihrer Handeingabe zunächst einen geeigneten Titel und einen “Vorherigen Wert”. Dieser Wert bestimmt, wie viele vorherige Werte bei digitalen Signalen angezeigt werden. Um die vorherigen Werte aufzurufen, klicken Sie auf das Menü-Icon neben dem digitalen Signal Ihrer Wahl. Durch die Auswahl des Hakens kann die Kopfzeile eingeblendet werden.

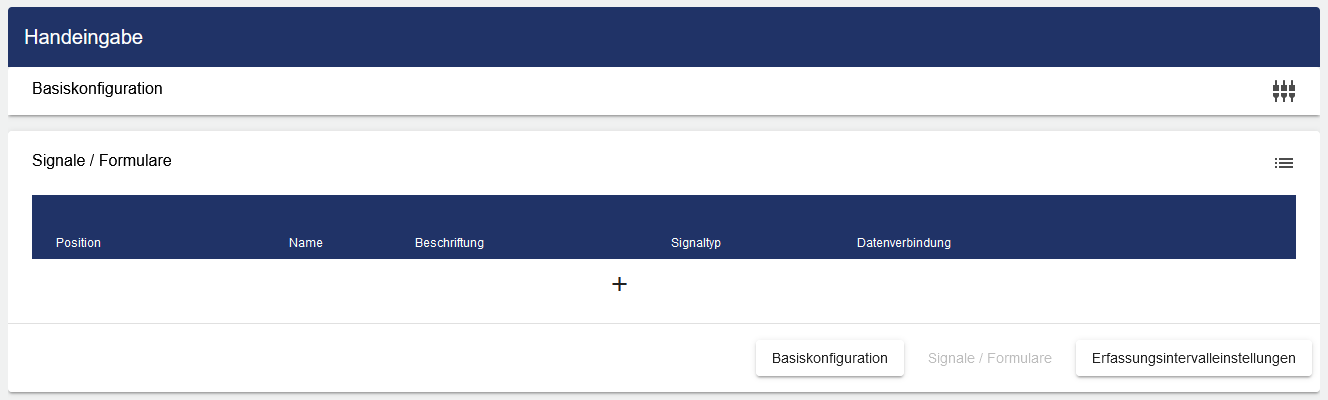

Danach gehen Sie zu dem Reiter „Signale/Formulare“ und klicken auf das „+“ Icon, um ein neues Signal oder eine neue Formel hinzuzufügen.

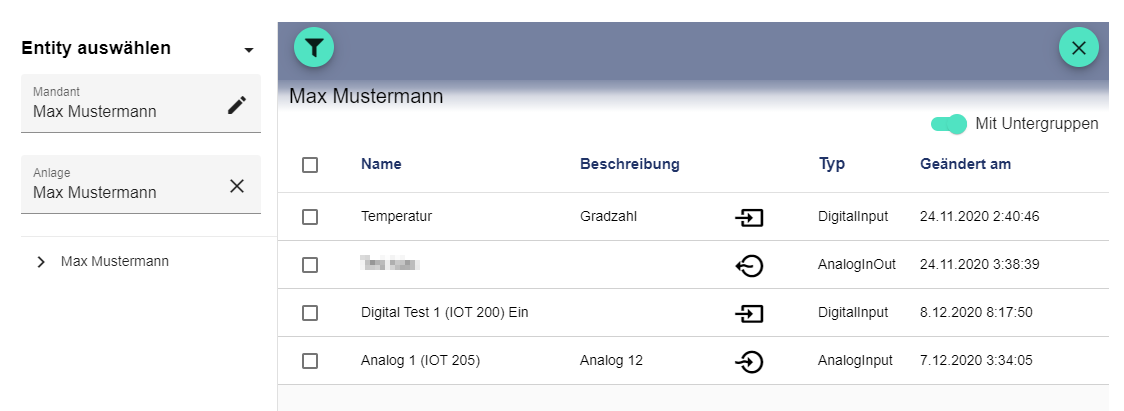

Das Entity-Select Fenster wird geöffnet. Es erscheint eine Liste mit allen verfügbaren Signalen. Wählen Sie nun durch einen Mausklick auf die Checkboxen das von Ihnen gewünschte Signal aus.

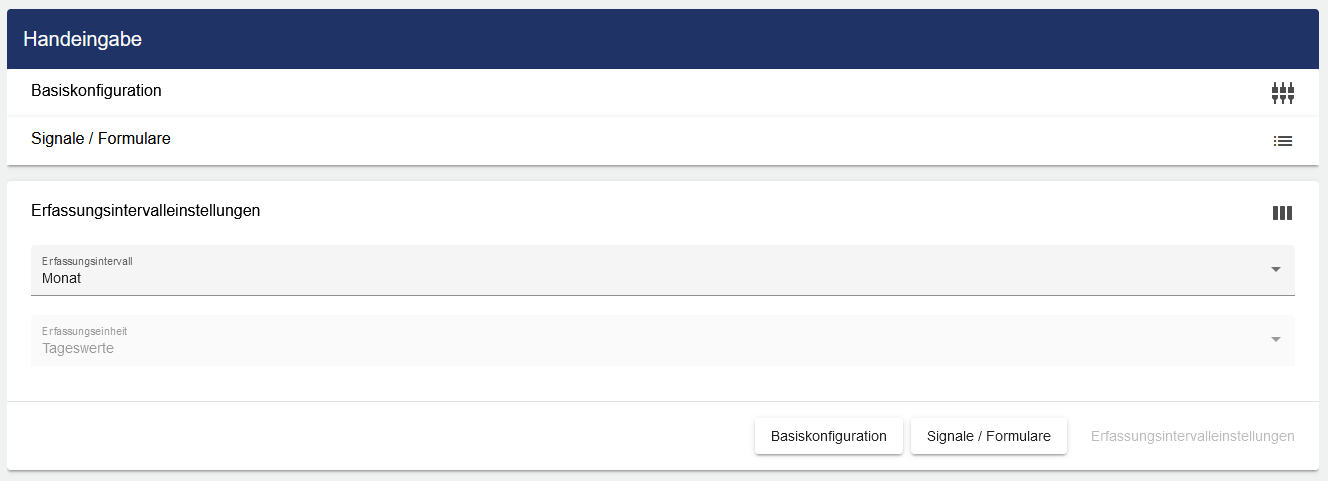

Klicken Sie auf den Reiter „Erfassungsintervalleinstellungen“ und stellen den Erfassungsintervall ein. Unter dem Drop-down-Menü „Erfassungsintervall“ haben Sie die Wahl zwischen Woche, Monat und Jahr

Wenn Sie mit Ihrer Konfiguration zufrieden sind, können Sie diese abspeichern.
