Erweiterte Einstellungen (Windows)

Archivierung

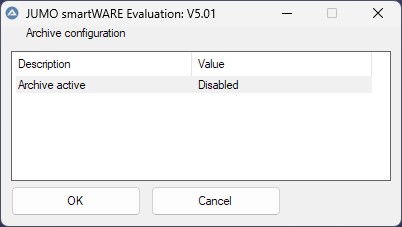

Die JUMO smartWARE Evaluation kann Daten automatisch archivieren. Die Archivierung ist standardmäßig deaktiviert. Durch einen Doppelklick auf “Archive configuration” werden die Einstellungen zur Archivierung geöffnet.

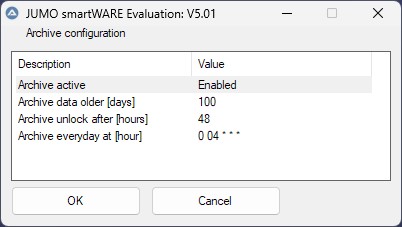

Durch einen Doppelklick auf “Archive active” wird die Archivierung aktiviert und die voreingestellten Werte werden angezeigt.

Die Voreinstellungen haben folgende Bedeutung:

Die Änderungen werden mit “OK” bestätigt und werden mit dem nächsten Start der JUMO smartWARE Evaluation aktiv.

Datensicherung

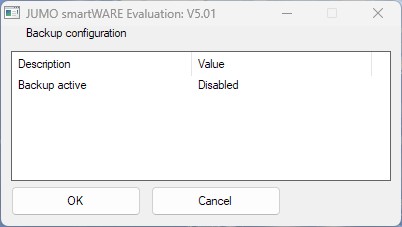

Die Datensicherung ist standardmäßig deaktiviert. Durch Doppelklick auf “Backup configuration” öffnet sich das Fenster mit den Einstellungen zur Datensicherung.

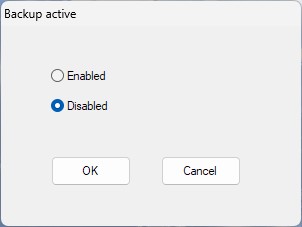

Durch einen Doppelklick auf “Backup active” kann die Datensicherung aktiviert oder deaktiviert werden.

Die Aktivierung des Backups wird mit “OK” bestätigt.

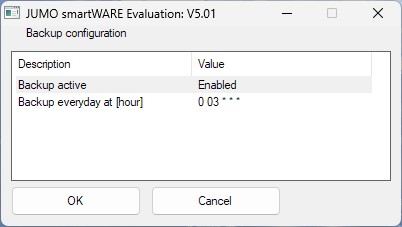

Die Standarduhrzeit für die Durchführung der Datensicherung ist 03:00 Uhr. Die Konfigurationsdaten der JUMO smartWARE Evaluation werden dann täglich um 03:00 Uhr in die Verzeichnisse “...\smartwareData\BACKUP\dataview” und “...\smartwareData\BACKUP\datareport” gesichert. Mit einem Doppelklick auf “Backup everyday at [hour]” kann der Zeitpunkt, zu dem die Datensicherung startet, geändert werden.

Die Prozessdaten der Geräte werden bei aktiviertem Backup zum Zeitpunkt der Aufnahme in den Datastore zusätzlich auch in das Verzeichnis “...\smartwareData\BACKUP\datastore” gespeichert.

Die Änderungen werden mit “OK” bestätigt und werden mit dem nächsten Start der JUMO smartWARE Evaluation aktiv.

Berichts-Export

Es ist möglich, den Datenordner “c:\smartwareData\EXTERNAL” durch einen symbolischen Link in ein eigenes Verzeichnis auszulagern. Ein symbolischer Link (ähnlich wie einen Softlink unter Linux) kann unter Windows mit dem Befehl “mklink” in der Eingabeaufforderung erstellt werden.

Der Link wird folgendermaßen erstellt:

1. Öffnen der Eingabeaufforderung als Administrator:
   Nach “cmd” im Startmenü suchen. Klick mit rechter Maustaste auf “Eingabeaufforderung” und “Als Administrator ausführen” wählen.

2. Erstellen eines symbolischen Links auf ein Verzeichnis:
   ”cd c:\smartwareData”
   ”mklink /D EXTERNAL <Zielverzeichnis>”

   1. Für “<Zielverzeichnis>” ist der vollständige Pfad auf das Verzeichnis einzutragen, auf das der Link verweisen soll.

   2. Damit das Verzeichnis “c:\smartwareData\EXTERNAL” angelegt werden kann, darf es nicht bereits existieren. Ist es bereits vorhanden, muss es zuvor gelöscht werden.

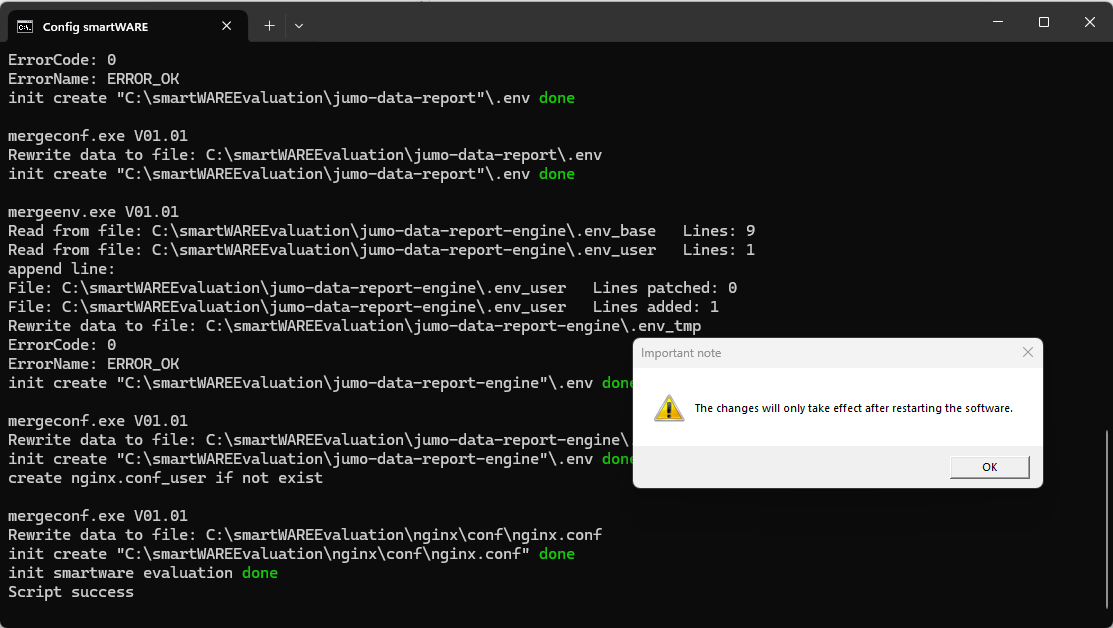

Aktivierung der geänderten Parameter

Firewall Update

Während der Installation oder beim ersten Start der Software erkennt die UAC (User Account Control) von Windows den Zugriff von “nginx.exe” auf die voreingestellten Ports (normalerweise 80 oder 443). Der Anwender wird aufgefordert, die Freigabe dieser Ports in der Windows-Firewall zu genehmigen, um Netzwerkverbindungen über diese Ports zu ermöglichen.

Falls diese UAC-Meldung nicht erscheint oder der Anwender versehentlich die Freigabe nicht erteilt hat, kann die Firewall jederzeit mit dem Programm “Firewall_update” für die aktuell genutzten Ports geöffnet werden.

Zertifikate

Um die JUMO smartWARE Evaluation im Browser auszuführen, ist ein Zertifikat erforderlich. Während der Installation wird ein selbstsigniertes Zertifikat erzeugt und in das Verzeichnis
”…\smartwareEvaluation\nginx\certs” kopiert.

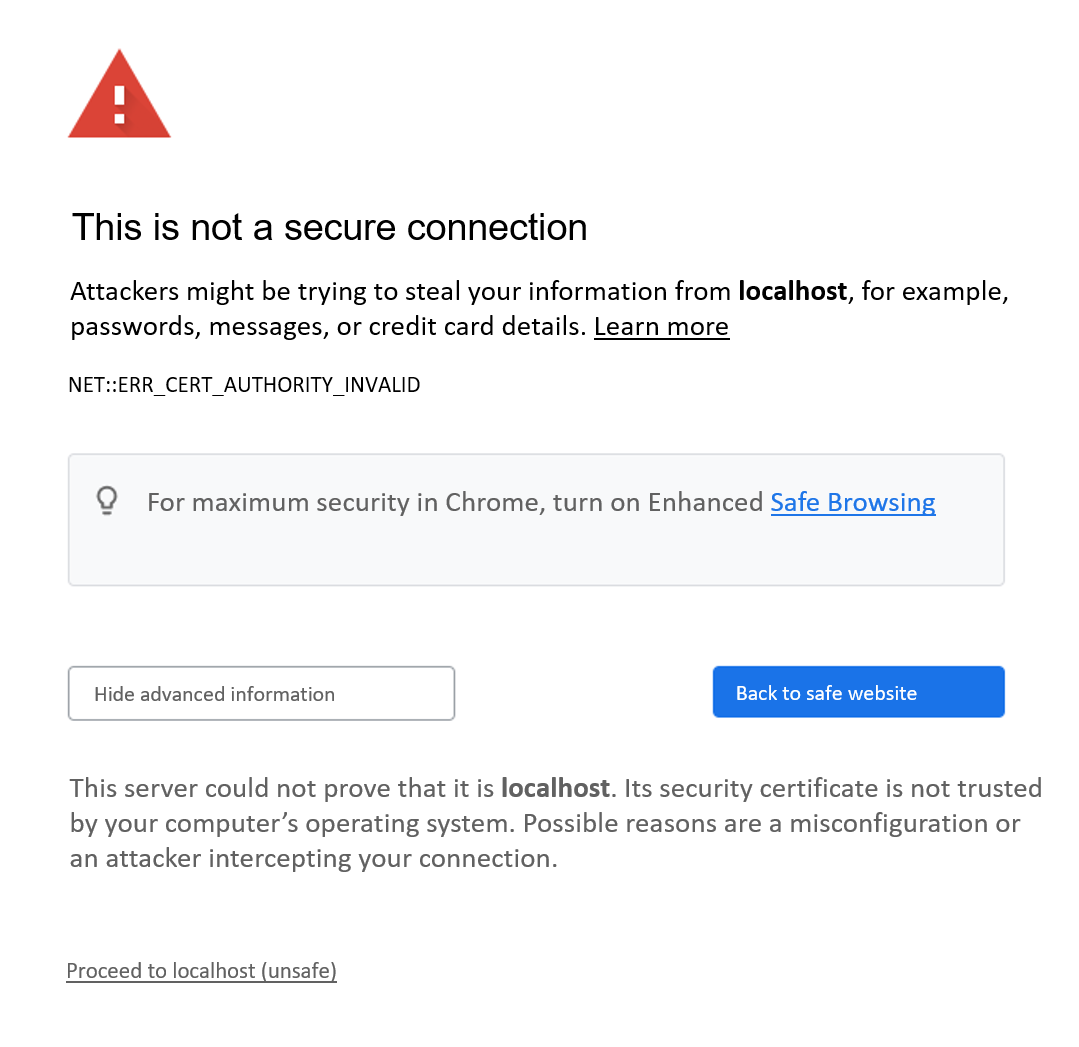

Wird die Benutzeroberfläche der Software GUI im Browser über das HTTPS-Protokoll geöffnet, zeigt Windows einen Warnhinweis an. Diese Warnung erscheint, da das selbstsignierte Zertifikat vom Browser nicht als vertrauenswürdig eingestuft wird.

Diese Meldung kann durch einem Klick auf “Weiter zu localhost (unsicher)” ignoriert werden.

Damit die Warnung beim Aufruf der Seite nicht erneut eingeblendet wird, kann alternativ ein signiertes Zertifikat verwendet werden.

Im Verzeichnis “...\smartwareEvaluation\nginx\certs” befinden sich zwei Dateien:

• smartware.crt

• smartware.key

Diese Zertifikats- und Schlüsseldateien können durch firmeneigene, offiziell signierte Dateien ersetzt werden. Hierzu ist die JUMO smartWARE Software zu stoppen.

Die beiden vorhandenen Dateien sind umzubenennen (z. B. in “smartware.crt_original” und “smartware.key_original”). Anschließend sind die offiziell signierten Dateien in das Verzeichnis “...\smartwareEvaluation\nginx\certs” zu kopieren und gegebenenfalls umzubenennen.
