Animation

Bar

Die Animation „Bar“ wird verwendet, um Objekte zu vergrößern oder zu verkleinern. Hiermit können z.B. Füllstände grafisch dargestellt werden. Die Flüssigkeit in einem Behälter kann so steigen oder sinken.

Das eingefügte Element hat die maximale Größe und zeigt abhängig vom Signal einen gewissen Bereich.

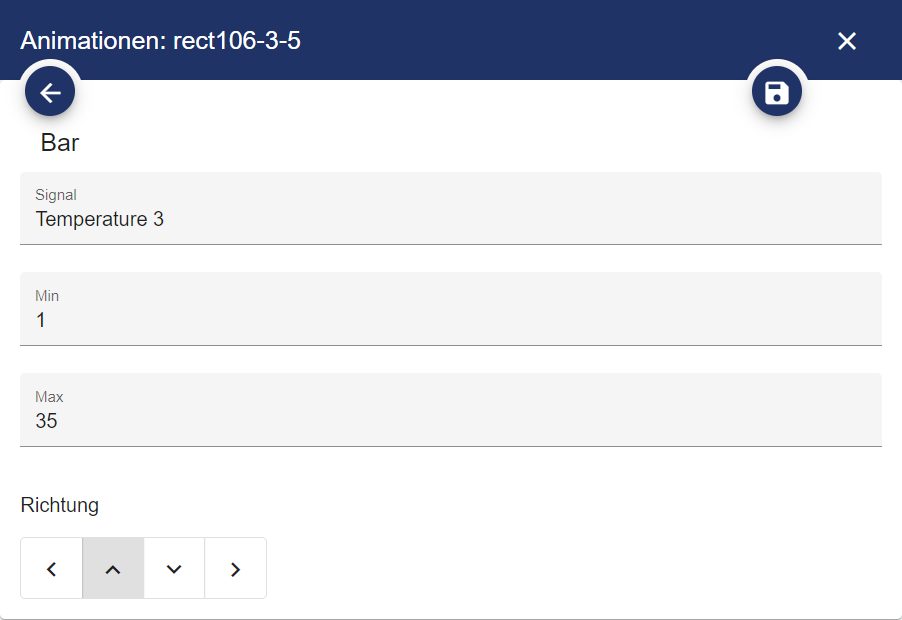

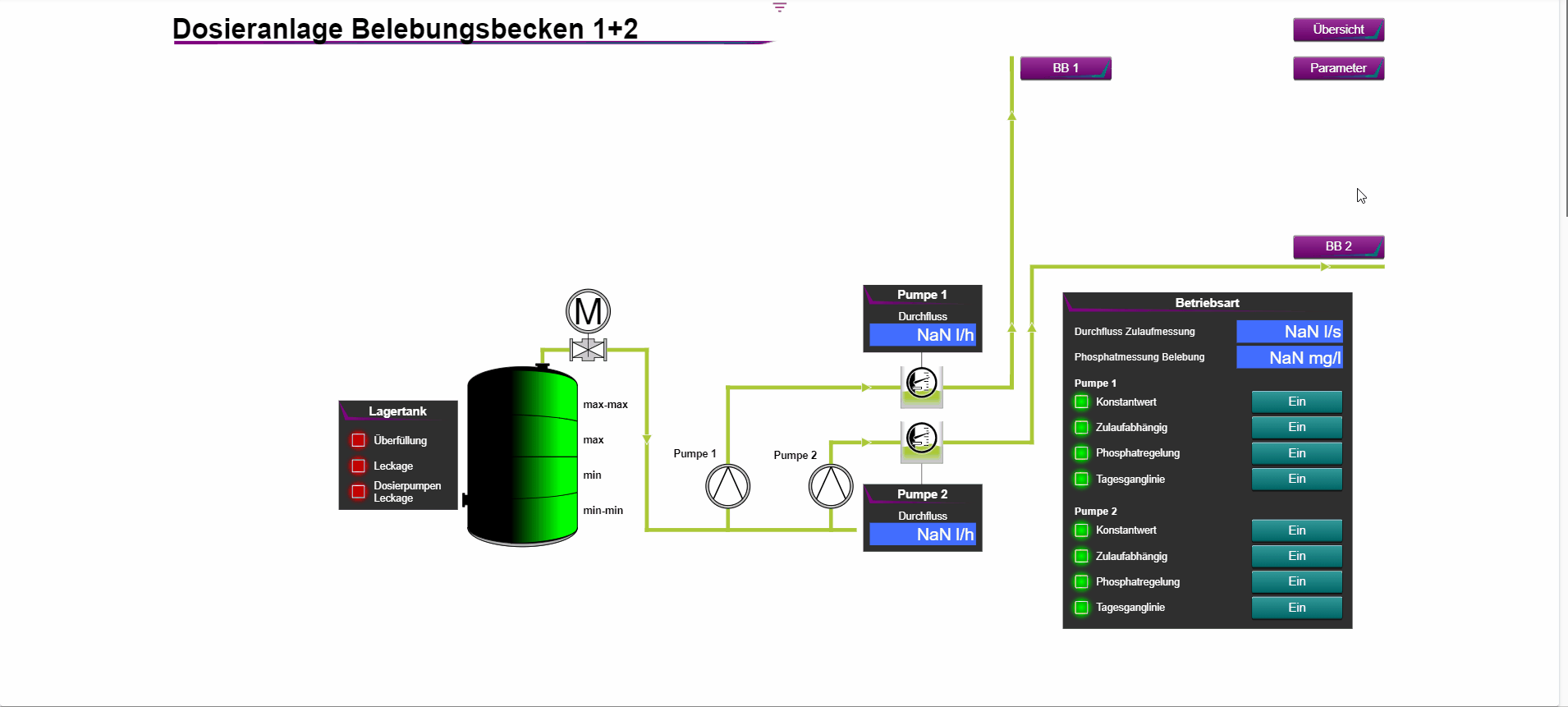

Beispiel Bar:

Attribut	Wert	Bezeichnung
Signal	ID	Die ID des Eingangswertes
Min	z.B. 0	Mindestwert des analogen Eingangssignals. (meistens „0“)
Max	z.B. 30	Maximalwert des analogen Eingangssignals. (Randbedingung der zu erreichenden Höhe)
Richtung	siehe Tabelle	Richtungsvorgabe in die gefüllt wird.

Weitere mögliche Werte für das Attribut „Richtung“:

Wert des Attributs Richtung	Bedeutung
Hoch	Anzeige füllt sich nach oben
Runter	Anzeige füllt sich nach unten
Links	Anzeige füllt sich nach links
Rechts	Anzeige füllt sich nach rechts

Basis-Tag

Mit dem Basis-Tag ist es möglich ein Prozessbild für mehrere, gleich aufgebaute Systeme zu verwenden. Somit kann der Animationsaufwand reduziert werden.

Der Basis-Tag muss in der höchstmöglichen Gruppe angelegt werden, um ihn mehrfach verwenden zu können. Außerdem sollte der Basis-Tag zu beginn der Animation ausgewählt werden.

Attribut	Wert	Bezeichnung
Basis-Tag	Gruppenstruktur (JUMO Gruppenstruktur)	Festlegen des Pfades in dem das Signal liegt
jumo-signal	Signalname (nicht Signal Nummer)	Festlegen des Signalnamen

Beispiel:

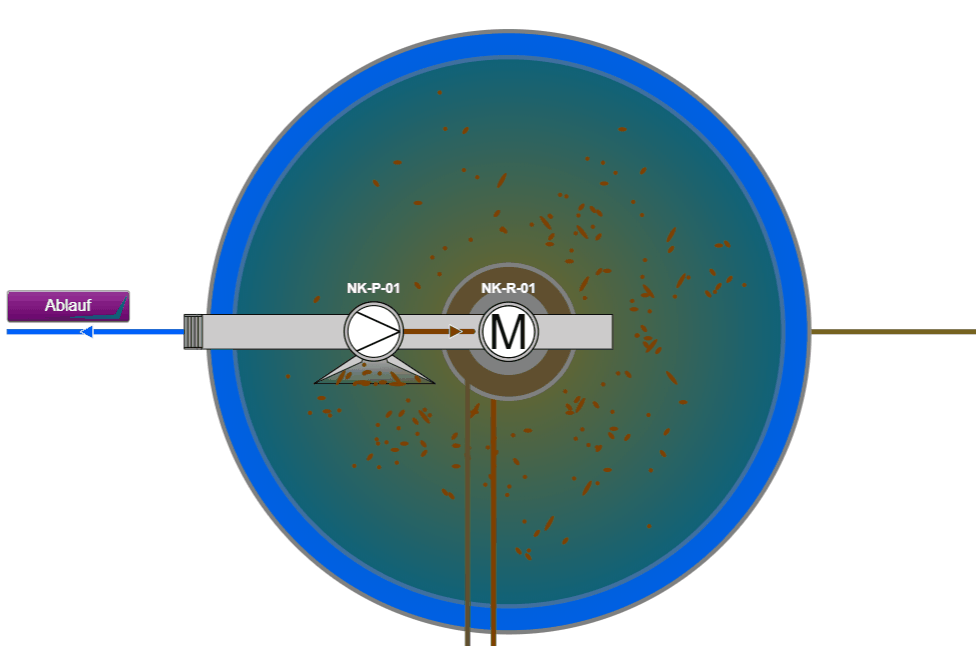

Die Animation „Basis-Tag“ wird verwendet, um wiederkehrende Prozessbilder als Vorlage zu erstellen. Hier kann z.B. ein Füllstand, welcher für mehrere Prozessbilder verwendet wird, einmalig angelegt werden, um dann mehrfach, mit unterschiedlichen Signalen, zu nutzen. Die Signale müssen im System gleich benannt sein. Hierfür muss man ein Prozessbild erstellen und mit Basis-Tag abspeichern. Der angelegte Basis-Tag ist anschließend im Animator unter dem Entitiy-Select in der Animationskonfiguration “Basis-Tag” auswählbar und kann für andere Elemente eingebunden werden.

Blinker

Die Animation „Blinker“ ermöglicht es ein Element zum Blinken zu bringen. Mit Hilfe dieser Animation kann man Beispielsweise auf Störungen hinweisen.

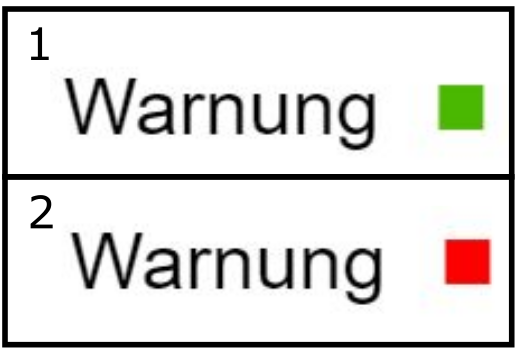

Beispiel Blinker:

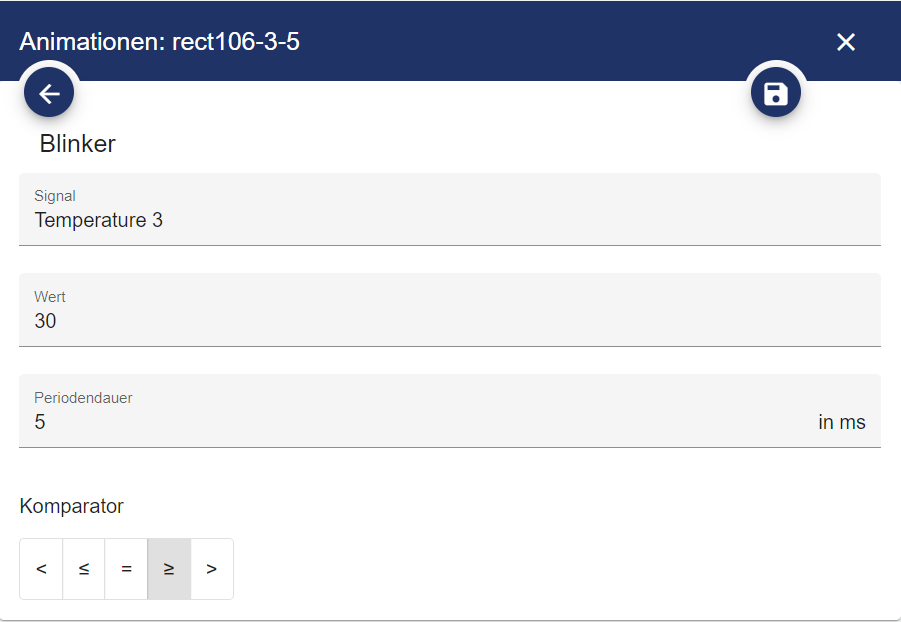

Attribut	Wert	Bezeichnung
Signal	ID	Die ID des Eingangswertes
Wert	z.B. 0	Der Vergleichswert
Frequenz	z.B. 1000	Angabe des Blinkintervalls in ms
Komparator	Siehe Tabelle	Vergleichsoperator: Vergleicht Eingangswert mit Vergleichswert

Funktionsweise des Vergleichsoperators / Komparators:
Der Vergleichsoperator bzw. das Attribut „Komparator“ vergleicht den Eingangswert mit dem gesetzten Vergleichswert. Ist z.B. der Eingangswert größer „>“ als der Vergleichswert „0“, so beginnt das Element zu blinken.

Wert des Komparators / Vergleichsoperators	Bedeutung
<	kleiner
>	größer
=	gleich
>=	größer oder gleich
<=	kleiner oder gleich

Schaltfläche

Mit der Animation „Schaltfläche“ können verschiedene Funktionen für einen Button realisiert werden. Es gibt dabei sieben verschiedene Aktionsmöglichkeiten.

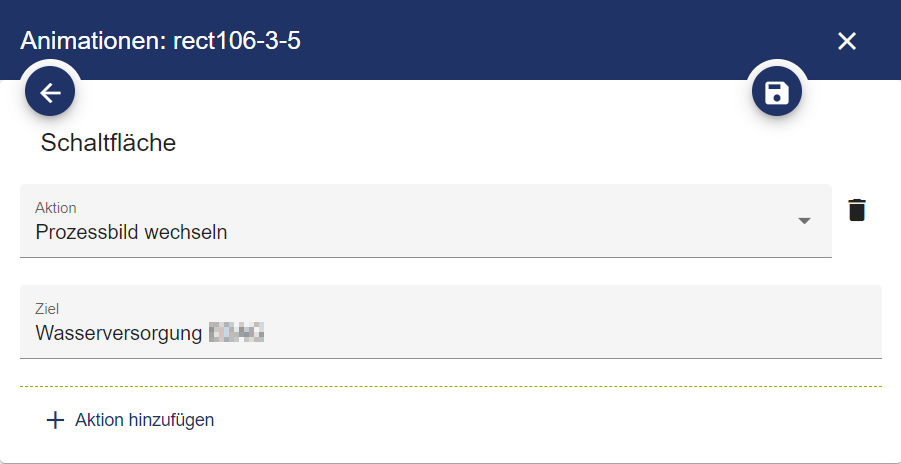

Beispiel Schaltfläche:

Attribut	Wert	Bezeichnung
Aktion	siehe Tabelle “Aktion”	Aktionstyp des Buttons
Ziel	siehe Tabelle “Ziel”	Zielsignal, Zielbild oder Zieldatenquelle

Mögliche Aktionstypen für das Attribut „Aktion“:

Wert des Attributs Aktion	Bedeutung
Fester Wert setzen	Button zum setzen eines festen Wertes
Digitalwert setzen (0 oder 1)	Button als Schalter mit freier Eingabe
Analogwert setzen	Button als Sollwert setzen mit freier Eingabe
Prozessbild wechseln	Button zu einem anderen Prozessbild
Dashboard wechseln	Button zum wechseln des Dashboards
Datenquelle online	Button zum anwählen einer Datenquelle
Datenquelle offline	Button zum abwählen einer Datenquelle

Mögliche Werte für das Attribut “Ziel”:

Wert des Attributs Ziel	Bezeichnung
P:"Bild-ID"	Zielbild mit entsprechender ID
S:"Signal-ID"	Zielsignal mit entsprechender ID
T:"Datenquelle-ID"	Datenquelle mit entsprechender ID

Farbe

Die Animation „Farbe“ ermöglicht es, Objekte, je nach Wert des festgelegten Signals, einzufärben.

Beispiel:

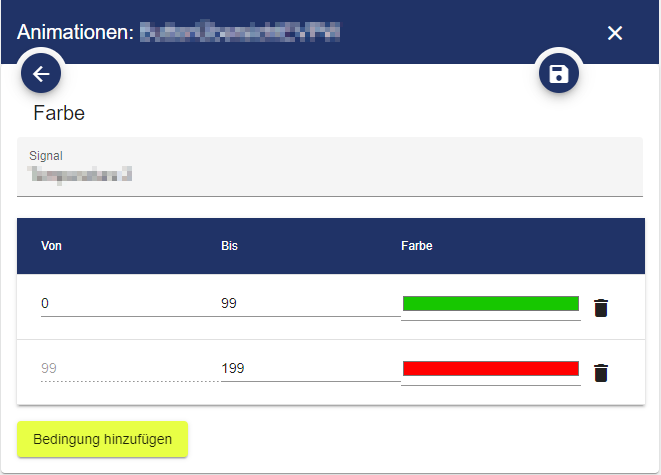

Festgelegte Attributnamen für die Animation Farbe:

Attribut	Wert	Bedeutung
Von	z.B. 0	Beginn eines Farbbereiches.
Bis	z.B. 30	Ende eines Farbbereichs.
Farbe	RGB	Hier wählen Sie eine Grundfarbe oder passen diese über die Eingabeflächen R, G und B an. Das Objekt wird in dieser Farbe gefärbt, sollte das Signal im Bereich der “Von” und “Bis” Werte liegen.

Text

Mit der Animation „Text “ lassen sich analoge Messwerte und binäre Zählwerte anzeigen.

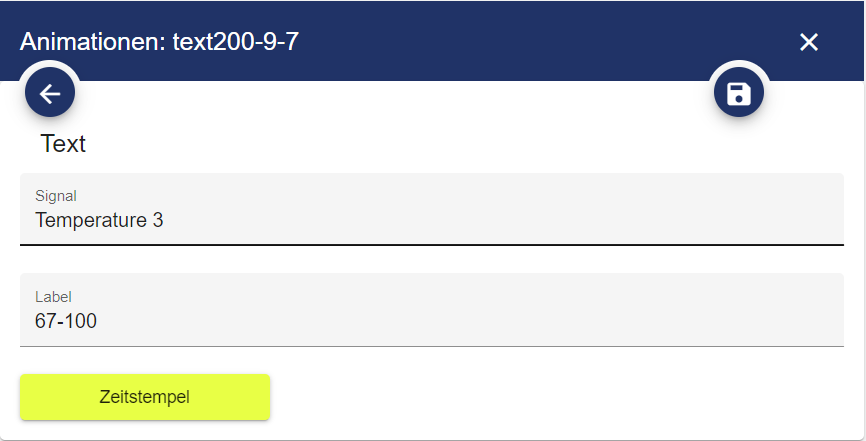

Beispiel Zwei Textfelder: Signalwert (oben) mit Zeitstempel (unten):

Attribut	Wert	Bedeutung
Signal	ID	Gibt den Wert im Textfeld aus
Label	Text	siehe unten
Zeitstempel	Button	siehe unten

Label

Der Wert, der auf dem Eingangssignal erscheint, wird im Textfeld angezeigt. Damit der Wert in der Visualisierung richtig angezeigt werden kann, müssen wir vorher die Nachkommastellen und Maßeinheiten festlegen. Dazu muss das Textfeld Label, welches den Wert später wiedergeben soll folgende Informationen beinhalten:

Beispiel: %2.1f m³/h

Das % markiert den Beginn der Formatierungssymbole und ist zwingend erforderlich.
Die 2 beschreibt, dass es 2 Vorkommastellen gibt.
Die 1 beschreibt, dass es 1 Nachkommastelle gibt.
Das f ist der Zahlentyp, in diesem fall Double also Zahlen mit Nachkommastellen.
Die Einheit m³/h steht einfach hinter dem später ausgegebenen Wert.

Genauere Informationen zur Darstellungsform findet sich hier: https://www.php.net/manual/de/function.sprintf.php

Ab Frontend Version “4.3.20210709-unstable” können STRING-Variable (Text) innerhalb eines Prozessbildes angezeigt werden.

Beispiel: %s

Zeitstempel

Der Zeitstempel bildet das Datum und die Uhrzeit im Prozessbild ab, an dem das ausgewählte Signal sich zuletzt verändert hat. Um einen Zeitstempel im Prozessbild abzubilden muss im Vorfeld ein Signal ausgewählt werden der Button “Zeitstempel” ausgewählt werden. Dieser Zeitstempel ersetzt den Text im ausgewählten Text-Element auf dem Prozessbild. Das Textfeld “Label” verschwindet nach der Auswahl des Buttons “Zeitstempel”

In Inkscape, sowie im JUMO Animator, sieht man weiterhin den Text, der in das Text-Element eingetragen wurde und nicht die Werte des Zeitstempels.

Sichtbarkeit

Die Animation „Sichtbarkeit“, ermöglicht es, ein Element sichtbar, sowie unsichtbar zu machen. Außerdem kann eine Transparenz eingestellt werden.

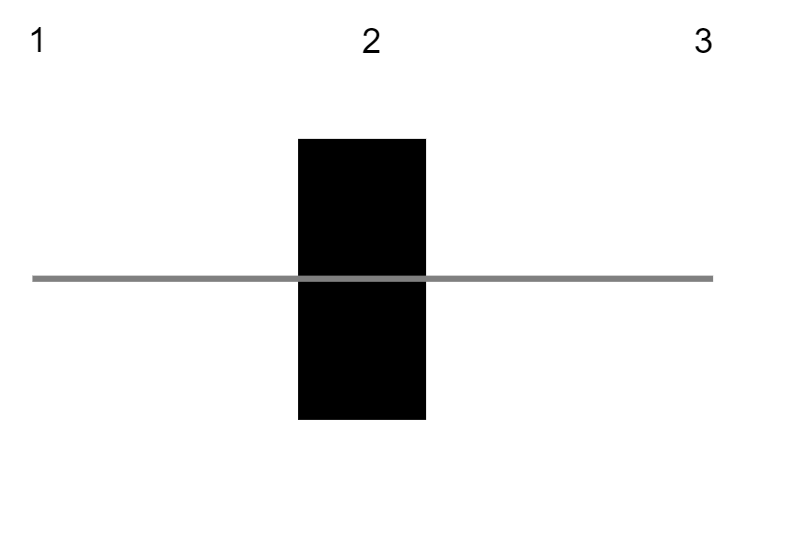

Beispiel: Button 2 → Wert zu niedrig → Text bleibt unsichtbar

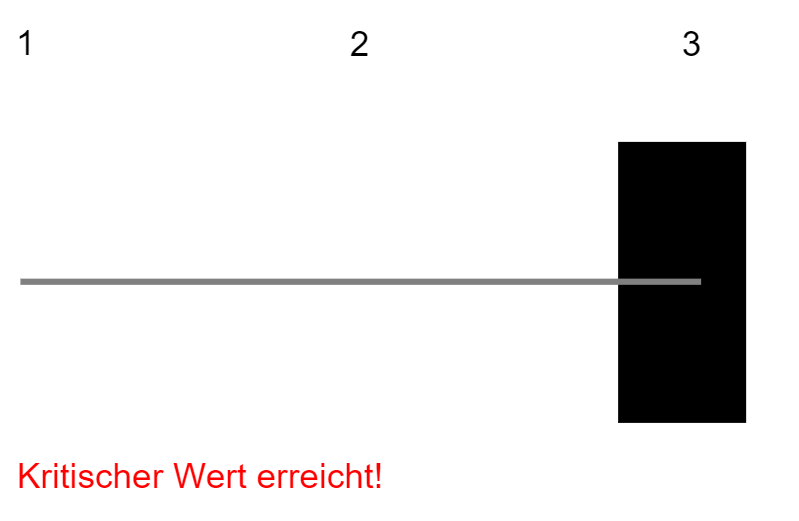

Beispiel: Button 3 → Wert überschritten → Text wird sichtbar

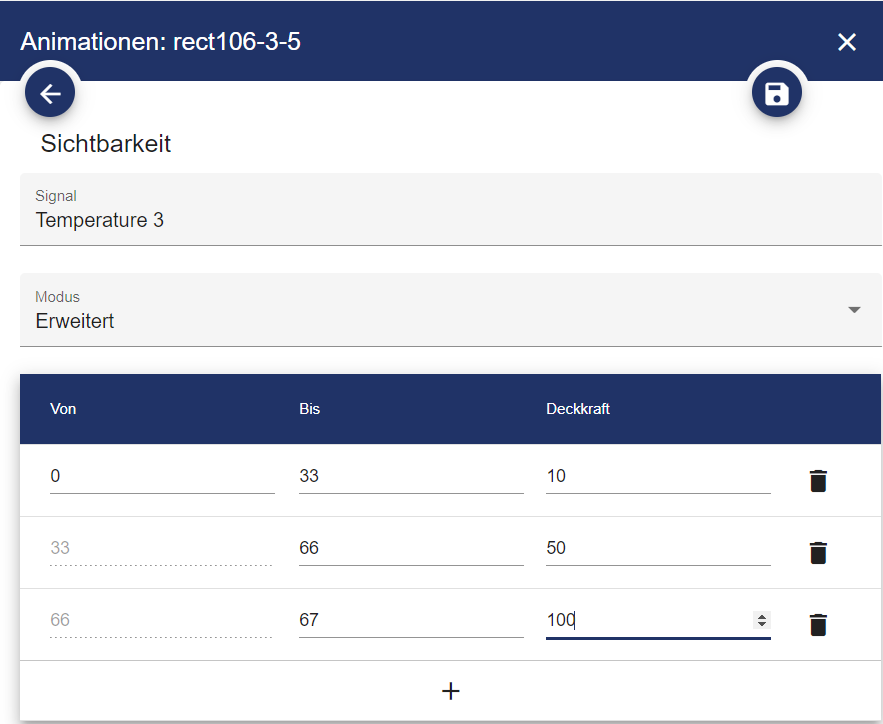

Attribut	Wert	Bezeichnung
Signal	ID	Die ID des Eingangswertes
Modus	Standard, Invertiert, Erweitert	Auswahl des Modus für die Sichtbarkeit
Standard	0 = Unsichtbar 1 =Sichtbar	Digitales Signal kann sichtbar oder unsichtbar gemacht werden.
Invertiert	1 = Unsichtbar 0 =Sichtbar	Digitales Signal kann sichtbar oder unsichtbar gemacht werden.
Erweitert	Siehe “Von”, “Bis”, “Deckkraft”	Mit dem Modus “Erweitert” können Intervalle eingestellt werden. Pro Intervall kann eine Reichweite und die Deckkraft eingestellt werden. Mit diesem Modus können auch analoge Signale dargestellt werden
Von	z.B. -50	Startwerte eines Intervalls
Bis	z.B 0	Endwerte eines Intervalls
Deckkraft	z.B. 0	Deckkraft eines Intervalls. Die Deckkraft wird in Prozent angegeben. 0 = keine Deckkraft, 100 = volle Deckkraft.

Gleiten

Mit der Animation “Gleiten” können Objekte entweder horizontal oder vertikal bewegt werden.

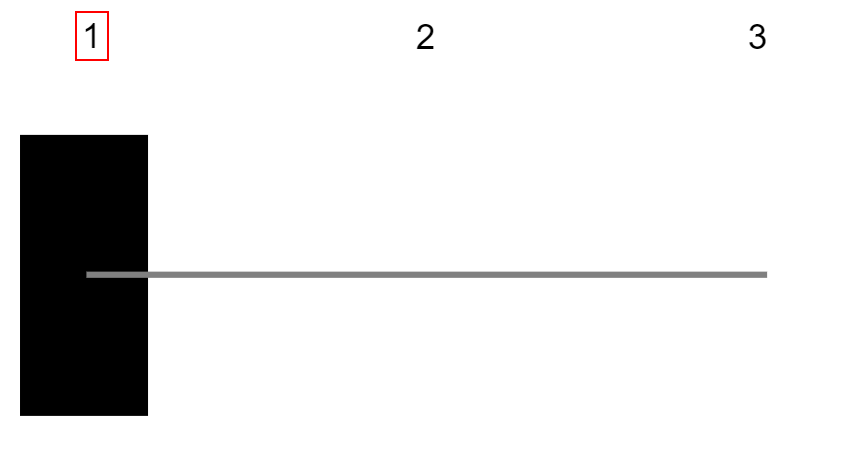

Beispiel Button 1: Button legt Wert fest → Regler gleitet je nach Wert nach links oder rechts

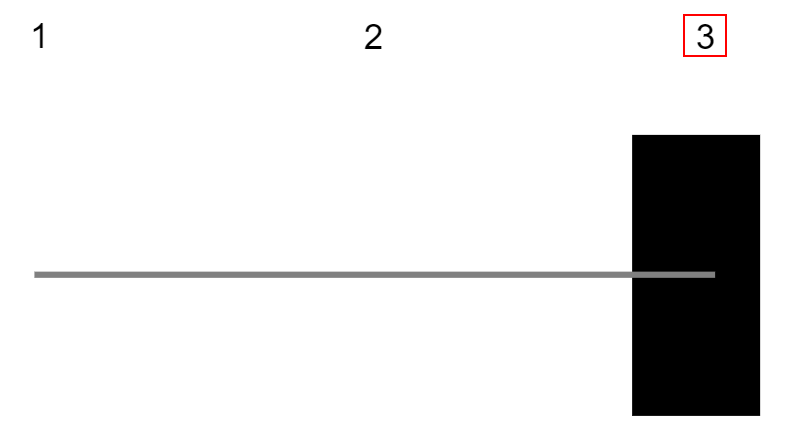

Beispiel Button 3: Button 3 ausgewählt → Regler fährt nach rechts

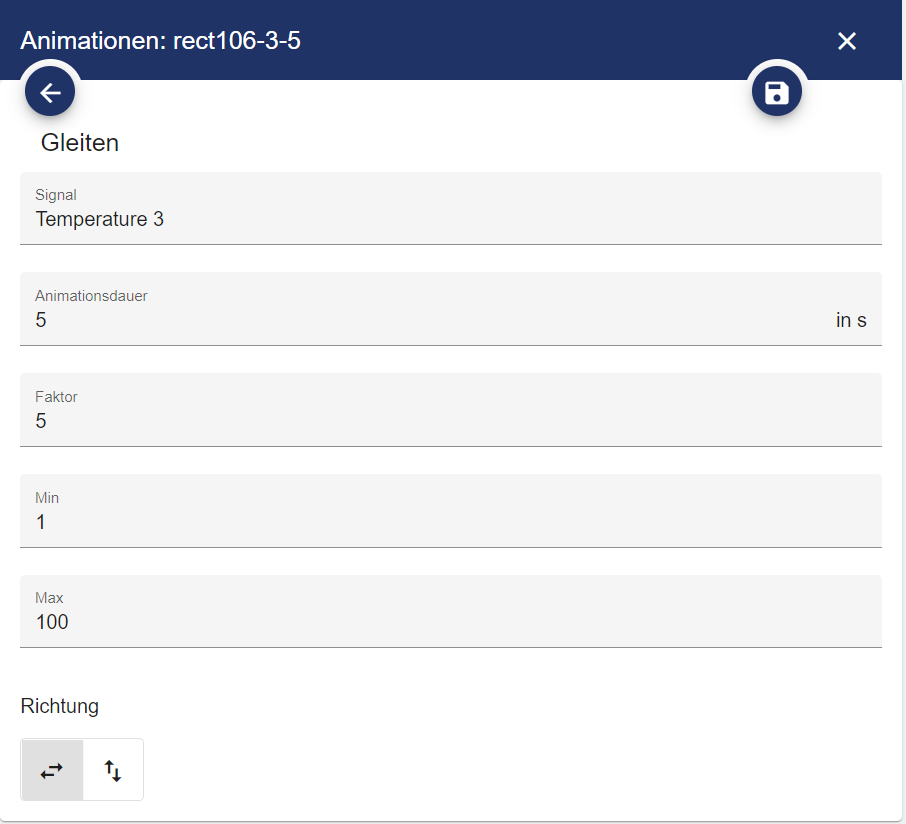

Attribut	Wert	Bezeichnung
Signal	ID	Die ID des Eingangswertes
Animationsdauer	z.B. 5 Sekunden	Dauer der Animation (in Sekunden)
Faktor	z.B. 10	Der Wert “Faktor” wird mit dem Wert des Signals multipliziert. Das Produkt gibt an wie viele px das Objekt gleitet.
Min	z.B. 100px	Liegt das Produkt der Multiplikation zwischen Signalwert und Faktor unterhalb des min. Wert, wird der min. Wert genutzt
Max	z.B. 600px	Liegt das Produkt der Multiplikation zwischen Signalwert und Faktor oberhalb des max. Wert, wird der max. Wert genutzt
Richtung		Gibt die Richtung an, in die das Objekt gleitet
