Zeitschaltplan


Ein Zeitschaltplan dient zur regel- und zeitbasierten Automatisierung Ihrer Anlage. Er wird für folgende Widgets benötigt: Widget: Zeitschaltplan und Widget: Schaltoperationen Planung

Die Konfigurationseinheit kann nur benutzt werden, wenn die SCADA-Lizenz das Modul “Terminplaner” beinhaltet.

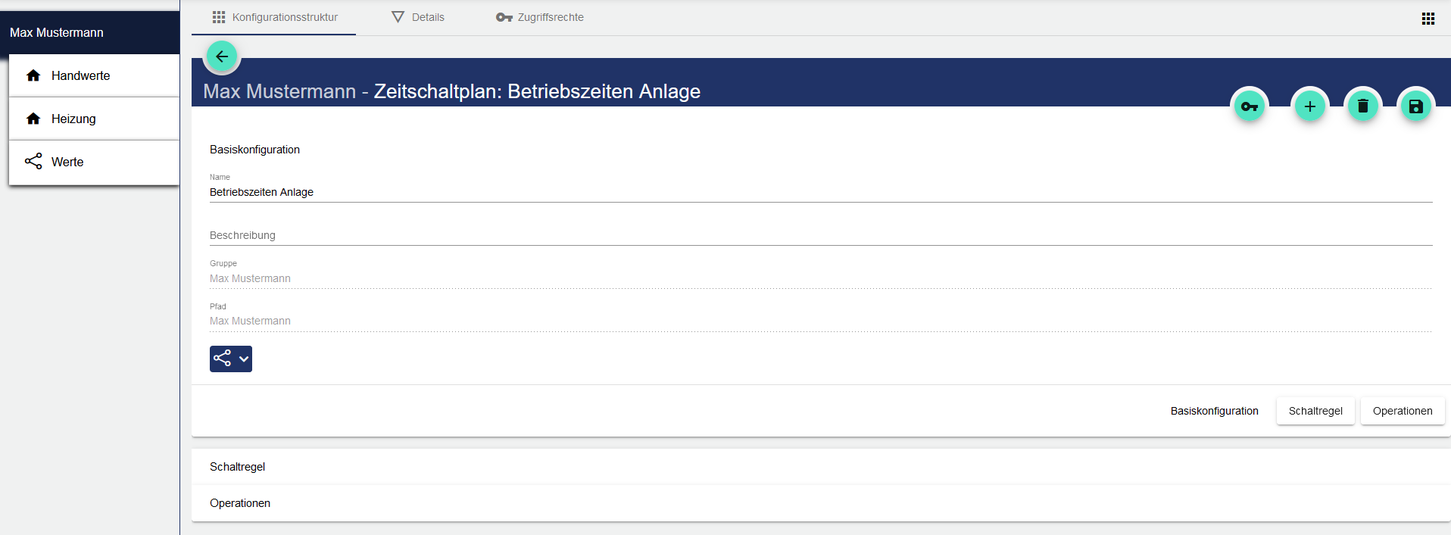

  1. Über die Auswahl der Schaltfläche “Zeitschaltplan” kann ein bereits angelegter Zeitschaltplan bearbeitet werden. Über das Plus wird ein neuer Zeitschaltplan angelegt.

  2. Name des Zeitschaltplan in der Basiskonfiguration vergeben. Das Feld Beschreibung ist optional nutzbar. Das Feld “Gruppe” zeigt, in welchem Gruppe dieser Zeitschaltplan angelegt wurde. Der Pfad wird systemseitig automatisch generiert.

  3. Optional gewünschtes Icon aus dem Menü auswählen.


Schaltregeln

Über das Feld “Schaltregeln” werden Bereiche für Standardwerte festgelegt.

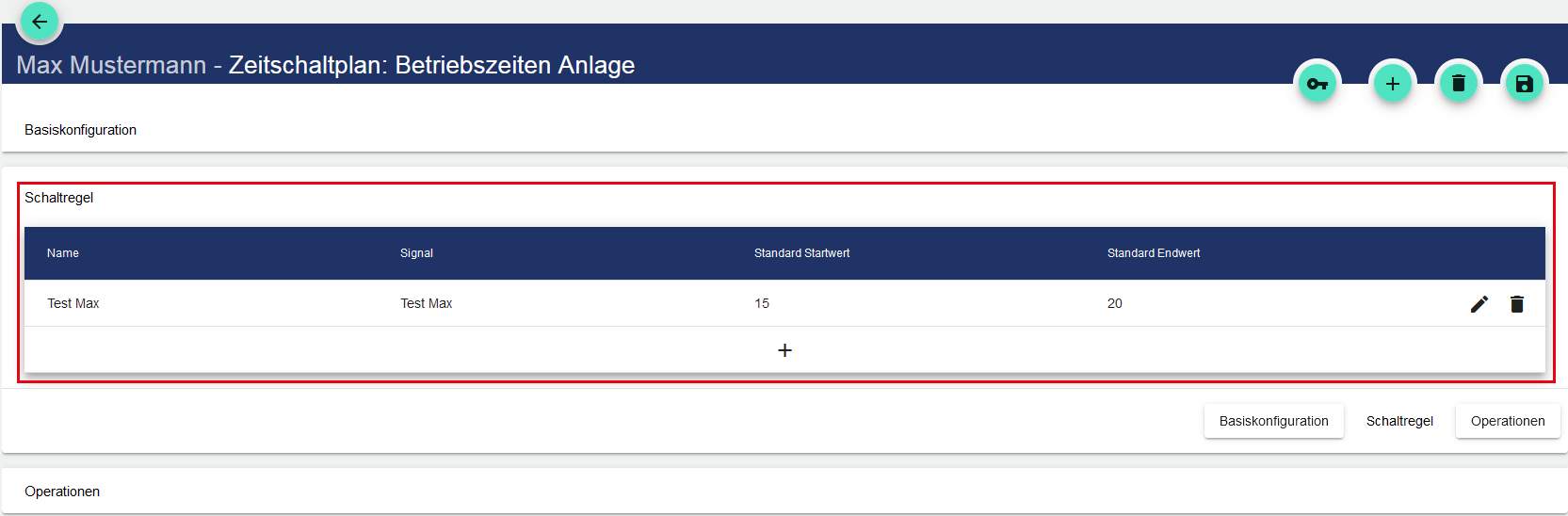

  1. Über das Plus wird eine neue Schaltregel hinterlegt.

  2. Den Namen der Regel vergeben.

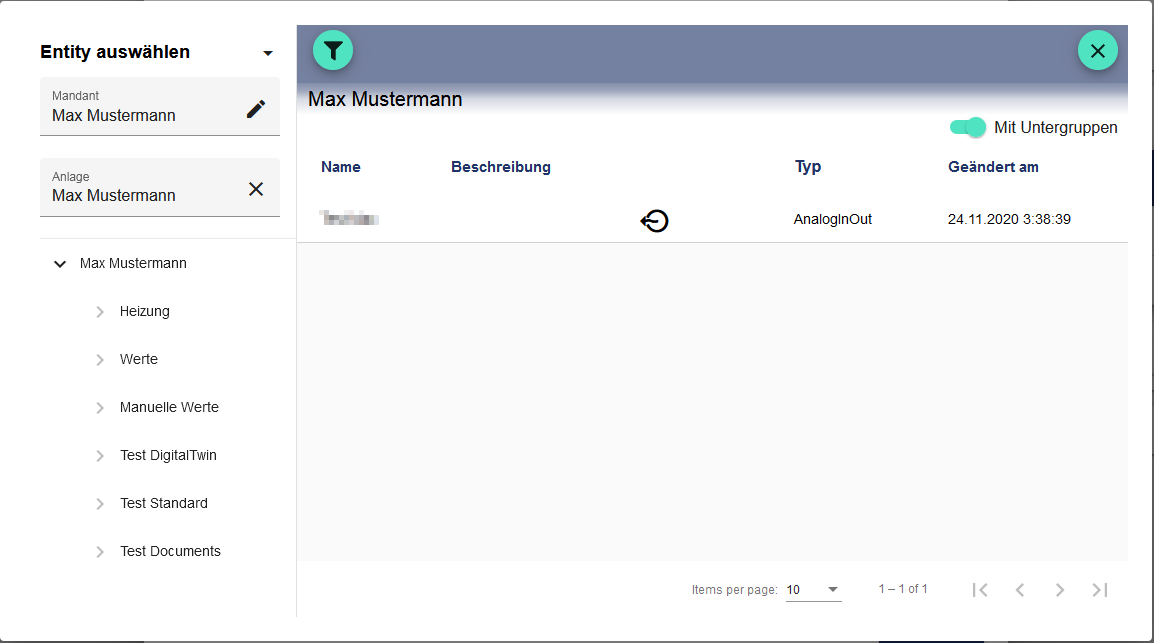

2. Im Feld “Signal” öffnet sich ein weiteres Fenster, in dem ein zuvor angelegtes Signal ausgewählt werden kann.

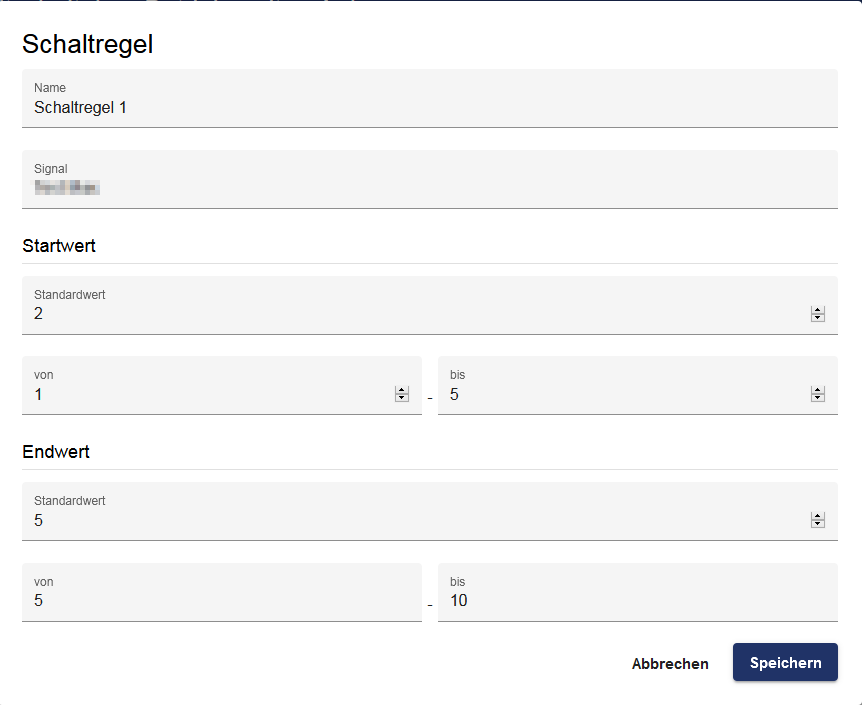

3. Für den Start- und Endwert wird jeweils einen Standardwert eingetragen. In den Feldern darunter gibt man den Bereich an, in dem der Start- und Endwert liegen kann. Basierend auf dieser Einstellung wird festgelegt in welchem Bereich man bei den Schalteroperationen den Start und Endwert setzen kann.


Operationen

Im Feld “Operationen” wird in einer Schaltregel eine Aktion festgelegt, die bei Aktivierung der Operation eintritt.

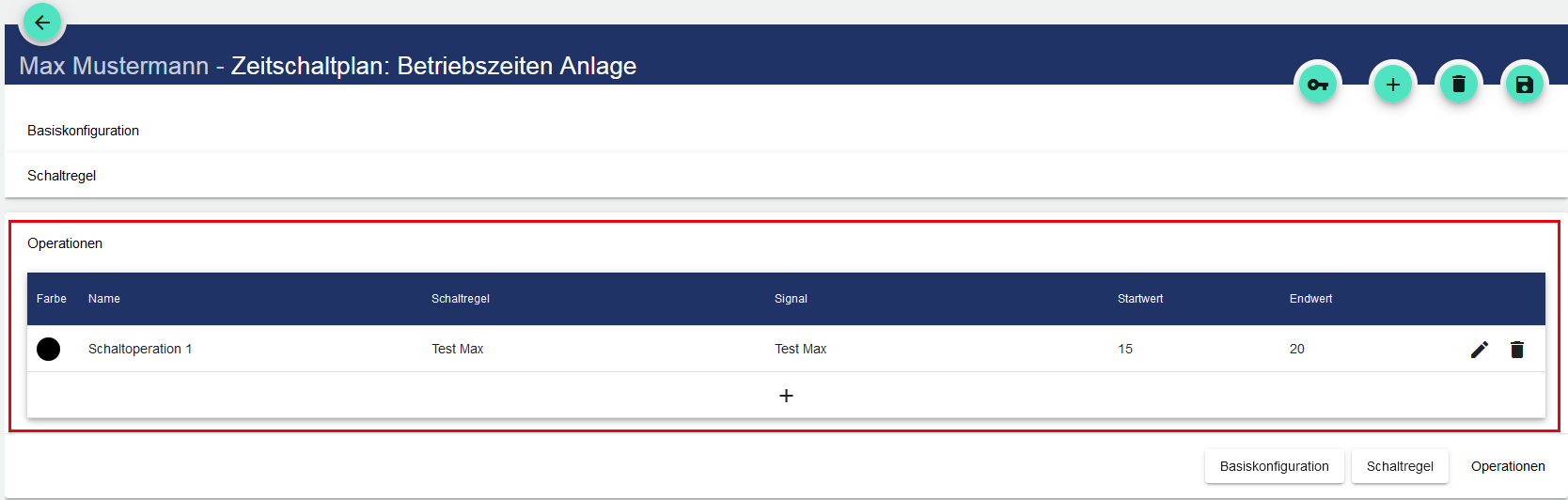

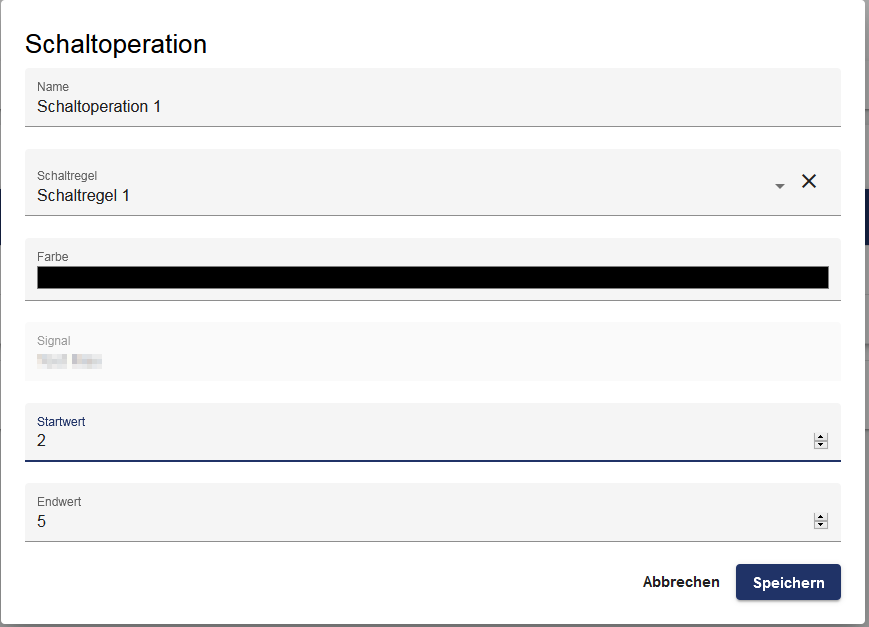

  1. Über das Plus wird eine neue Schaltoperation hinterlegt. Den Namen der Operation vergeben. Im Feld “Schaltregel” kann man die vorher angelegt Schaltregel als Vorlage auswählen.

  2. Farbe auswählen.

  3. Im Feld “Signal” öffnet sich ein weiteres Fenster, in dem ein zuvor angelegtes Signal ausgewählt werden kann. Dies funktioniert nur, wenn keine Schaltregeln hinterlegt wurden.

  4. Start- und Endwert eintragen. Dieser kann nur zwischen den festgelegten Grenzen gesetzt werden und ist nur frei wählbar, wenn keine Schaltregel angelegt wurde.

Operationen und Schaltregeln sind erst nach Abspeichern der Basiskonfiguration verfügbar.


Audit-Log

Das Audit-Log ein Änderungsprotokoll, das transparent aufzeigt wie das Objekt geändert wurde. Bei einigen Objekten wird auch angezeigt, welche Sollwerte von einer bestimmten Person gesetzt wurden. Power User können über den Button auf der rechte Seite eine Detailansicht erhalten, um nachzuvollziehen, was genau in der Konfiguration geändert wurde.

Mit dem Audit-Log kann schnell nachvollzogen werden, was mit dem Objekt zuletzt passiert ist. Es entspricht einem Auszug des Leitvorgangsarchivs.
