Dient zur Anlage von gezeichneten Prozessbilder oder zur Aktualisierung von Prozessbildern, um die Prozesse in Ihrer Anlage später im Dashboard kompakt und interaktiv darstellen zu können.
-
Über die Auswahl der Schaltfläche “Prozessbild” kann eine bereits angelegtes Prozessbild bearbeitet werden. Über das Plus wird ein neues Prozessbild angelegt.
-

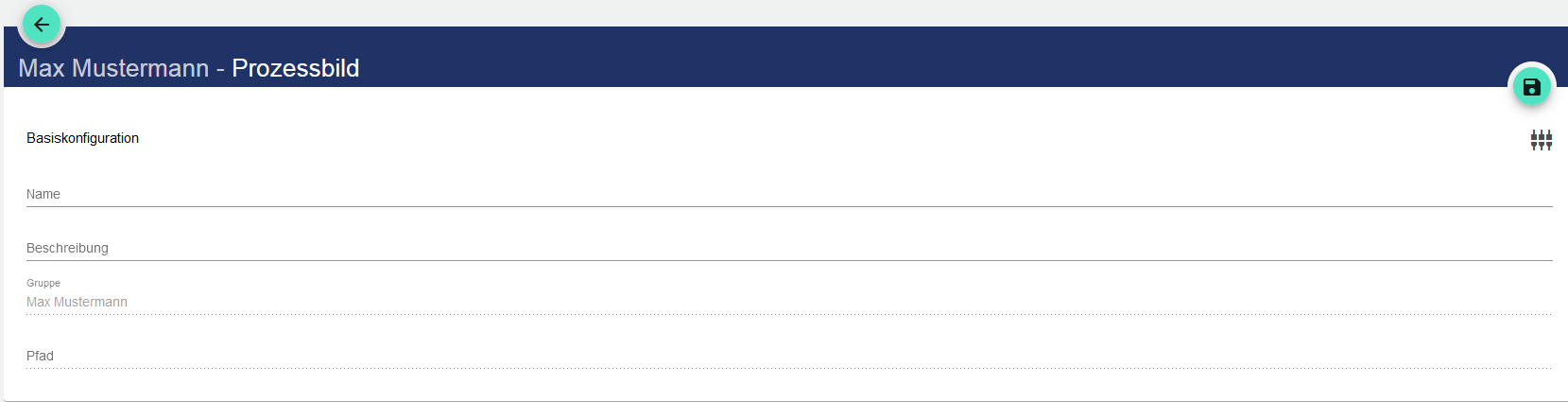

Name des Prozessbildes in der Basiskonfiguration vergeben. Das Feld Beschreibung ist optional nutzbar. Das Feld “Gruppe” zeigt, in welcher Gruppe das Prozessbild angelegt wurde. Der Pfad wird systemseitig automatisch generiert.
-
Nach dem Speichern über das “Disketten”-Symbol erscheint das Feld “Prozessanhang”.
-
Über das “Lupen”-Symbol öffnet sich die Vorschau des aktuell hochgeladenen Bildes.
-
Über das Upload-Symbol, öffnet sich ein Pfad zum Laufwerk, worüber Sie dem Prozessbild ein Bild zuweisen können.
-
Über das Download-Symbol, können Sie das aktuelle Bild runterladen.
-
Die Vorschau enthält keine Livedaten!
Verweise
In den Verweisen werden alle Referenzen auf das Prozessbild angezeigt.
