Benutzung

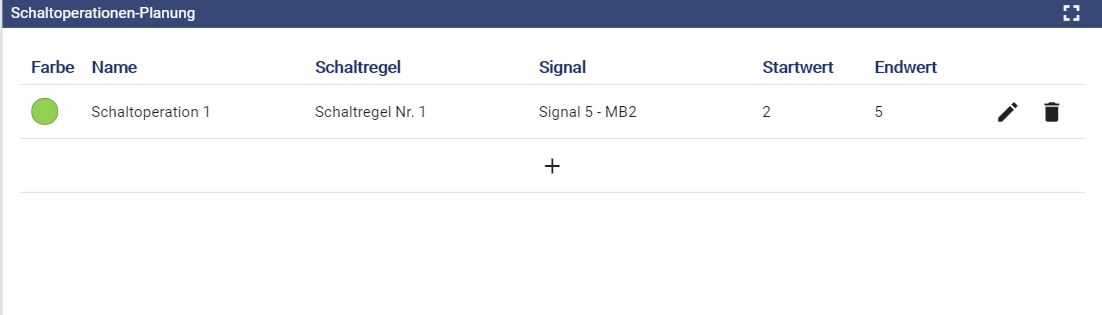

Das “Schaltoperationen-Planung”-Widget dient zur Erstellung von Schaltoperationen für einen zugehörigen Zeitschaltplan. Dieses Fenster kann auch in der Konfiguration des “Zeitschaltplan”-Widgets gefunden werden. Mithilfe dieses Widgets kann man die Schaltoperationen ganz flexibel auf dem Dashboard anpassen. Das bietet den Mehrwert, dass nicht für jede Anpassung in die Konfiguration des “Zeitschaltplan”-Widgets navigiert werden muss. Zum Erstellen einer Schaltoperation wird entweder ein analoges oder ein digitales Ausgangs-Signal benötigt.
Das Widget kann nur benutzt werden, wenn die SCADA-Lizenz das Modul “Terminplaner” beinhaltet.
Konfiguration

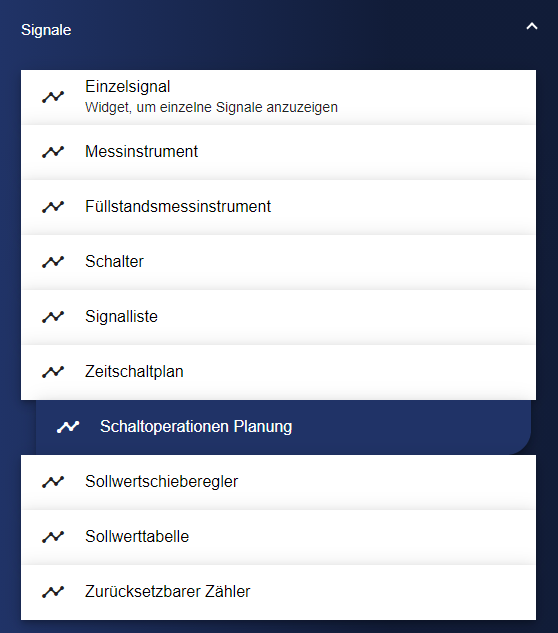

Wählen Sie das Widget Schaltoperationen aus der Kategorie Signale aus.

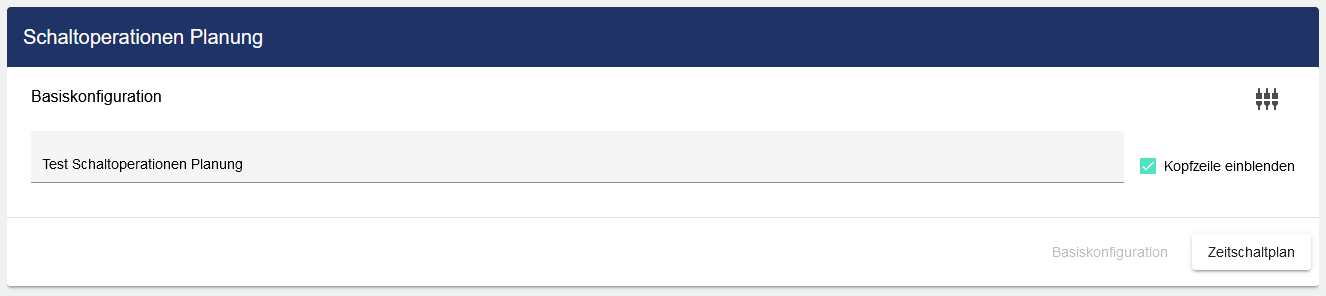

In der Basiskonfiguration der Schaltoperationen Planung vergeben Sie eine geeignete Beschriftung (Titel). Durch die Auswahl des Hakens kann die Kopfzeile eingeblendet werden.
Nun müssen Sie einen Schaltplan auswählen, klicken Sie hierfür auf „Schaltplan auswählen“. Zuvor muss ein Zeitschaltplan in der Konfiguration angelegt worden sein.

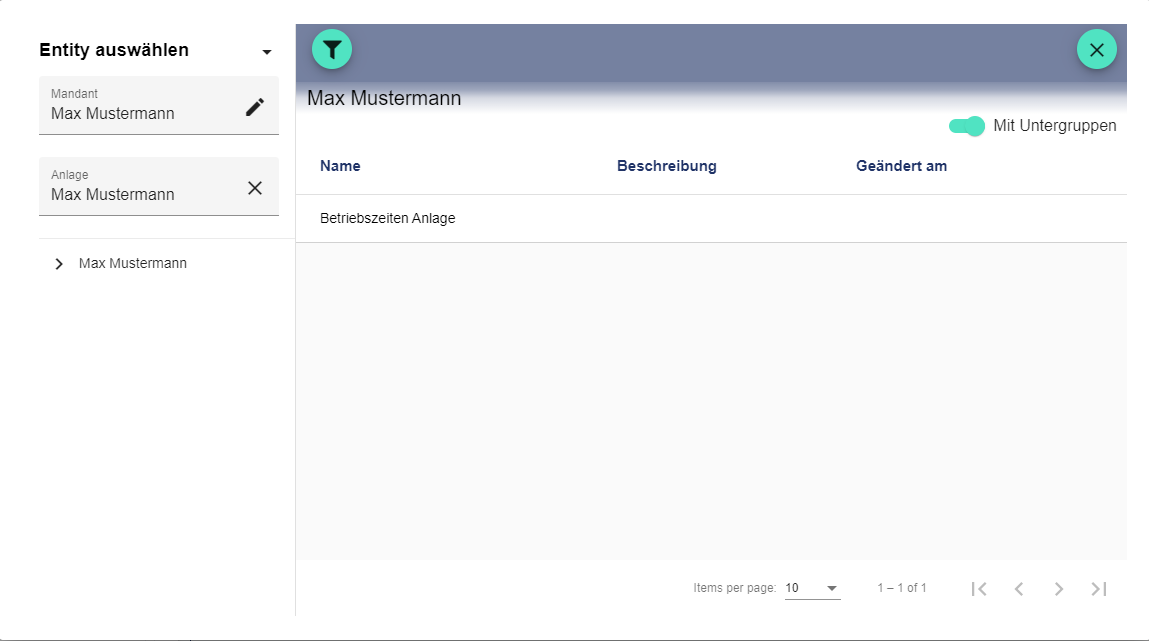

Über das Plus wird das Entity-Select Fenster geöffnet. Ein zuvor angelegter Schaltplan kann hinzugefügt werden.
Wenn Sie mit Ihrer Konfiguration zufrieden sind, können Sie diese abspeichern.
